AVT VG Danfoss
Регулятор температуры Прямого действия

+ добавить документацию или чертежи

ни один поставщик Danfoss из Land of dreams не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

DN mm	Kvs m³/h	dPmax bar	L mm	Xp °C	Tc seс	dT °C	цена
15	0.40 1 2 3 4	20	65	-	50 50 50 50 30 30	-10 - 40 20 - 70 40 - 90 60 - 110 60 - 100 85 - 125	добавьте свою цену
20	6	20	70	-	50 50 50 50 30 30	-10 - 40 20 - 70 40 - 90 60 - 110 60 - 100 85 - 125	добавьте свою цену
25	8	20	75	-	50 50 50 50 30 30	-10 - 40 20 - 70 40 - 90 60 - 110 60 - 100 85 - 125	добавьте свою цену
32	13	16	100	-	50 50 50 50 30 30	-10 - 40 20 - 70 40 - 90 60 - 110 60 - 100 85 - 125	добавьте свою цену
40	16	16	110	-	50 50 50 50 30 30	-10 - 40 20 - 70 40 - 90 60 - 110 60 - 100 85 - 125	добавьте свою цену
50	20	16	130	-	50 50 50 50 30 30	-10 - 40 20 - 70 40 - 90 60 - 110 60 - 100 85 - 125	добавьте свою цену

DN - номинальный диаметр, мм.

Тс - постоянная времени, сек.

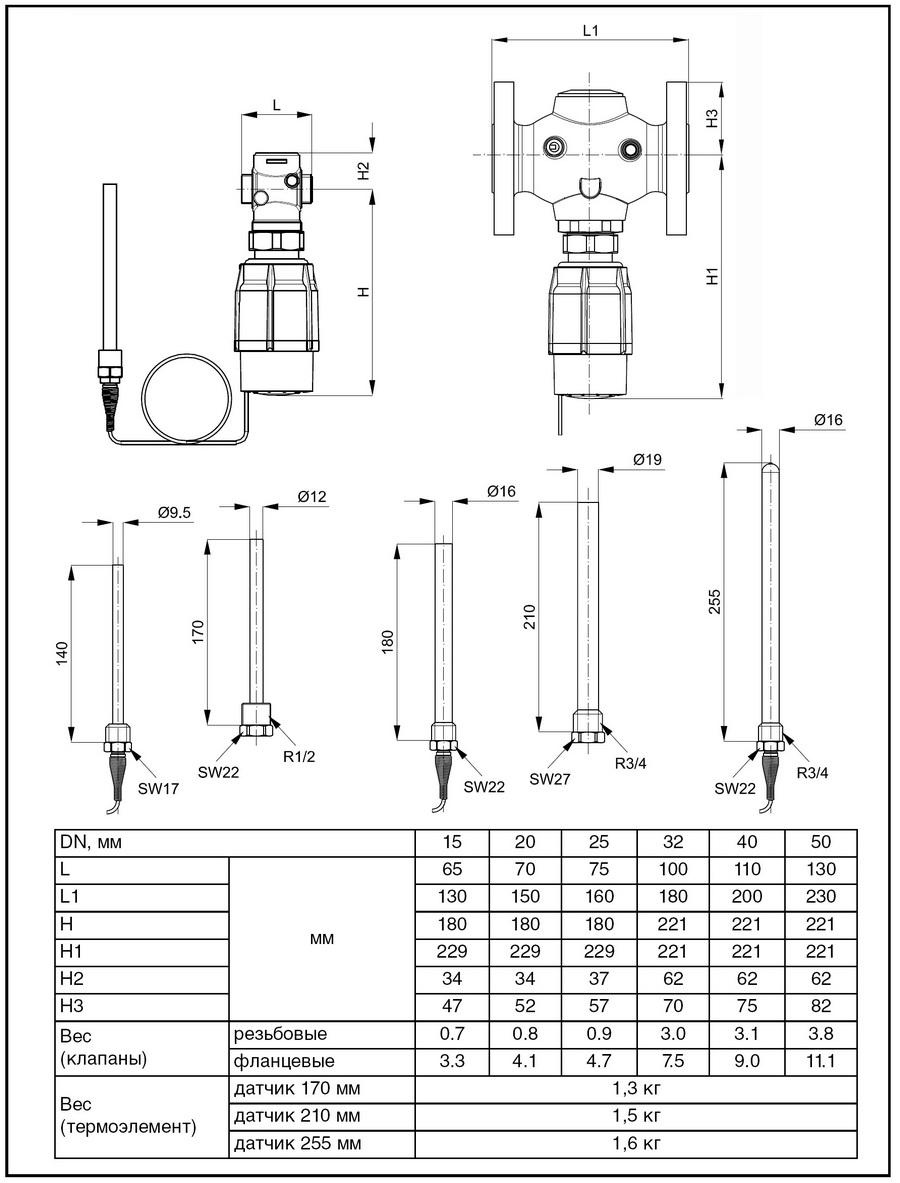

L - длина по оси трубопровода, мм.

dT - диапазон поддерживаемых регулятором температур, °C.

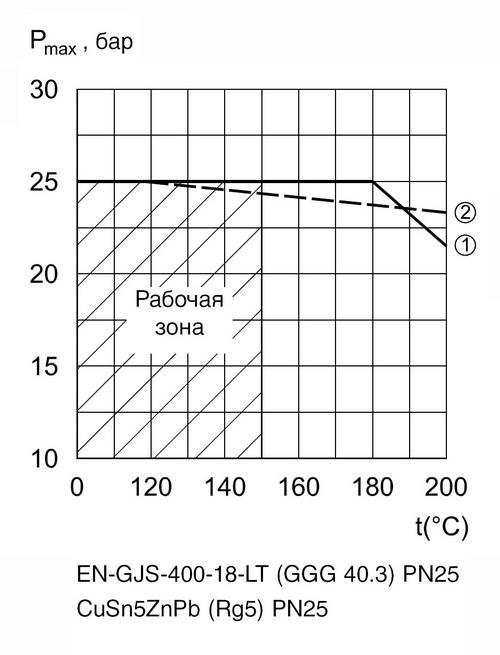

dPmax - максимальный перепад давлений на регуляторе, бар.

Xp - зона пропорциональности соответствует отклонению температуры в °C от значения настройки, при котором затвор регулятора выйдет в крайнее положение.

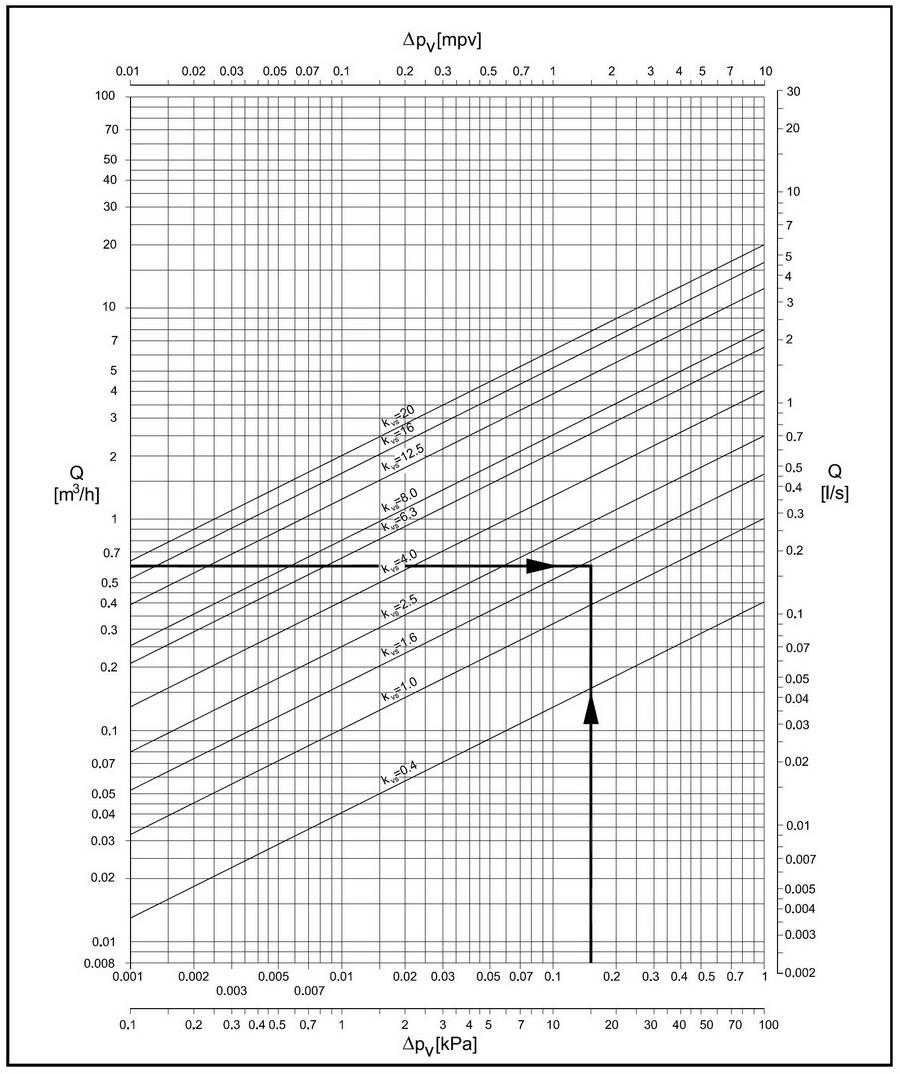

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регуляторе составит 1 бар.

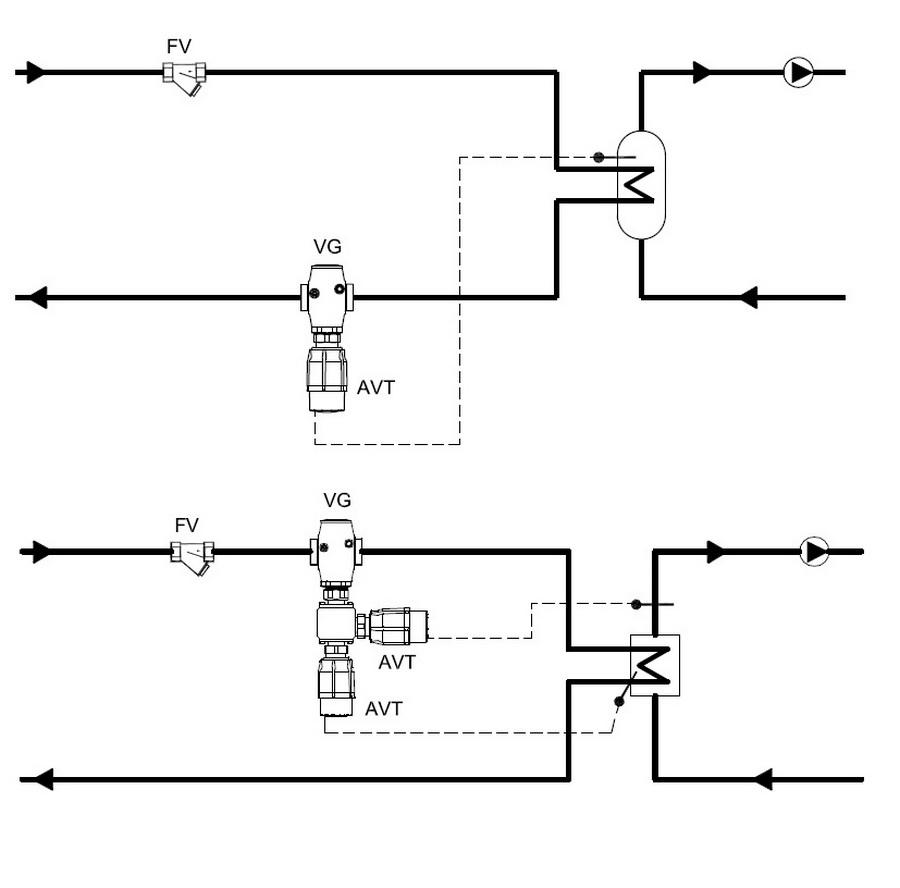

Регуляторы температуры прямого действия AVT VG предназначены для автоматического поддержания температуры в системах горячего водоснабжения с баками водонагревателями и скоростными теплообменными аппаратами. Возможно использование регулятора температуры Danfoss AVT VG в узлах смешения.

Основные особенности регуляторов температуры AVT VG:

• Возможна установка как на подающем, так и на обратном трубопроводе.
• Теплоносителем может быть как вода, так и 30% водный раствор гликоля.
• Регулятор температуры AVT VG Danfoss может быть установлен в любом монтажном положении.
• Для присоединения к трубопроводу могут быть применены штуцера под приварку, фланцевое соединение или муфтовое с наружной резьбой.
