Aquastrom T Oventrop
Регулятор температуры Прямого действия

выпуск прекращён

расчёт и подбор
77 % - рейтинг модели

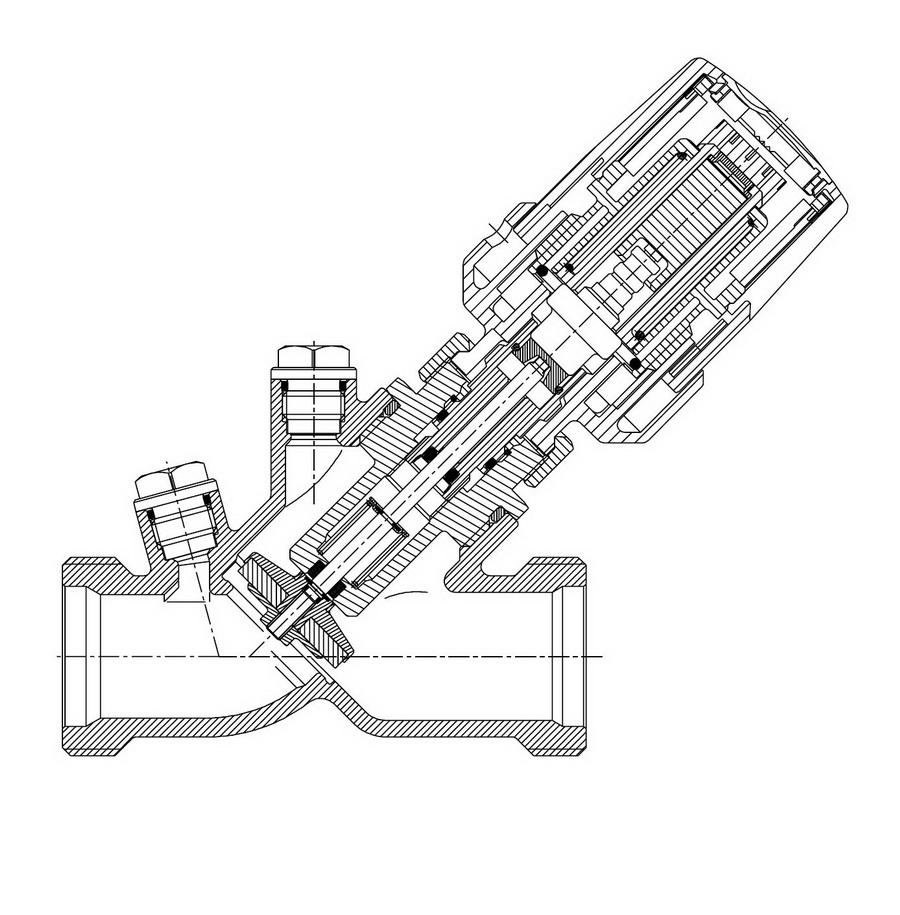

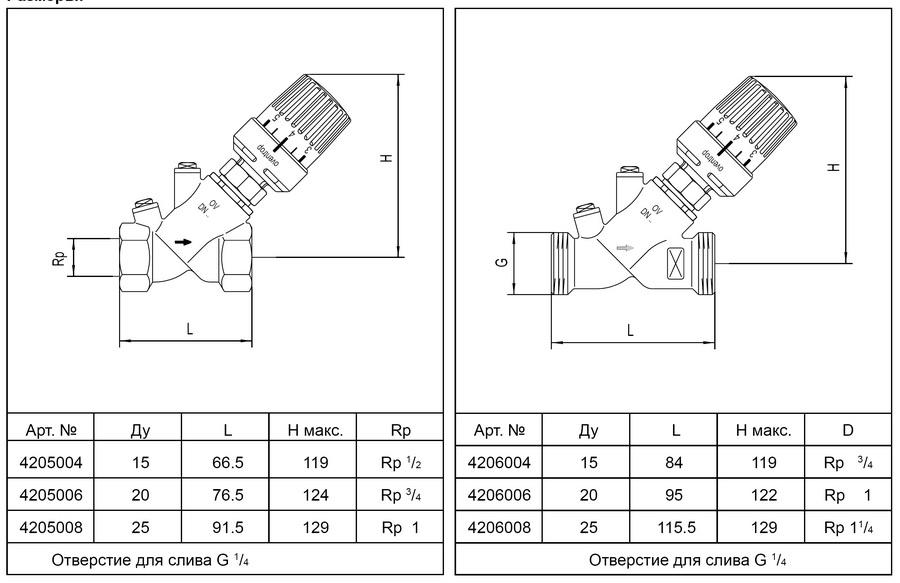

Чертёж Aquastrom T Oventrop Регулятор температуры Прямого действия Конструкция Aquastrom T Oventrop Регулятор температуры Прямого действия Схема Aquastrom T Oventrop Регулятор температуры Прямого действия
Техническое описание
Марка
Aquastrom T
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода
Назначение
поддерживает заданную температуру
Действие
при увеличении температуры - закрывается
Рабочее положение
-
PN
16
Tmax (для воды)
90 °C
Tmin (для воды)
5 °C
Тип соединения
резьба внутренняя / наружная
Материал корпуса
бронза
Tmax для датчика температуры
90 °C

Длина импульсной трубки
0 m
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
dPmax
bar
L
mm
Xp
°C
Tc
seс
dT
°C
цена
15 2.0
1 67 - - 30 - 70
выпуск прекращён
20 4.0
0.60 77 - - 30 - 70
выпуск прекращён
25 6.5
0.60 92 - - 30 - 70
выпуск прекращён

DN - номинальный диаметр, мм.

Тс - постоянная времени, сек.

L - длина по оси трубопровода, мм.

dT - диапазон поддерживаемых регулятором температур, °C.

dPmax - максимальный перепад давлений на регуляторе, бар.

Xp - зона пропорциональности соответствует отклонению температуры в °C от значения настройки, при котором затвор регулятора выйдет в крайнее положение.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регуляторе составит 1 бар.

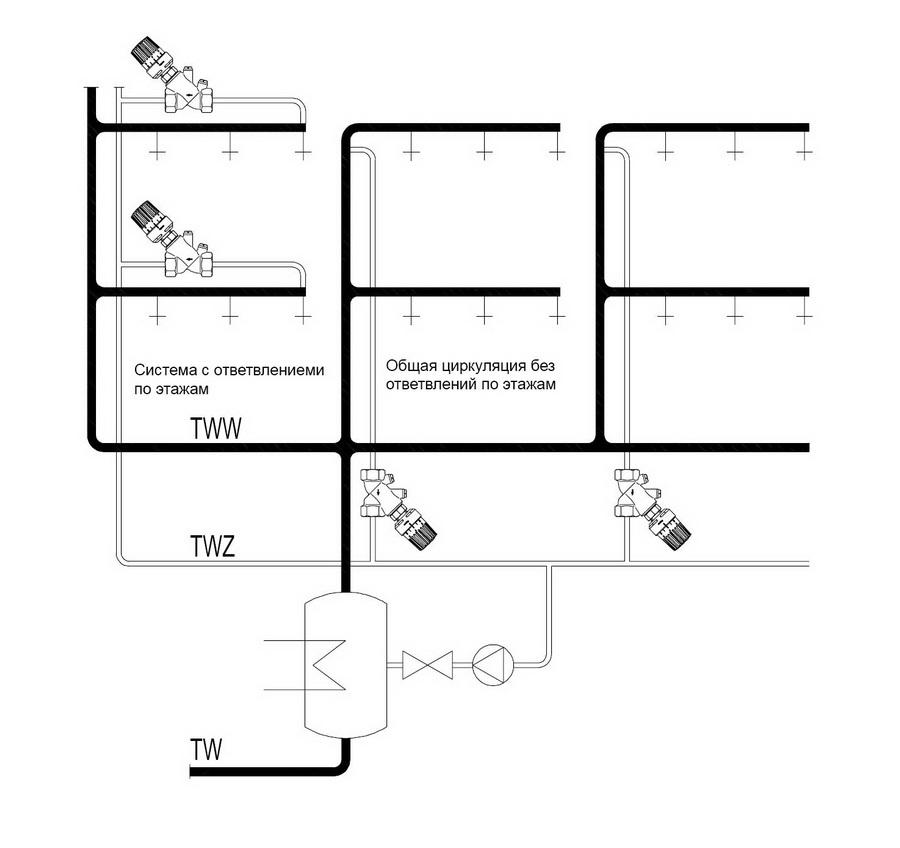

Термостатический регулирующий вентиль Aquastorm T Oventrop - предназначен для температурной и гидравлической увязки циркуляционных трубопроводов систем горячего водоснабжения. Терморегулирующий вентиль Aquastorm T автоматически поддерживает температуру проходящей через него воды на заданном уровне. При увеличении температуры регулятор Aquastorm T - закрывается.

Кроме температурной увязки термостатические регулирующие вентили Oventrop позволяют выполнить гидравлическую ручную балансировку системы, посредством скрытой предварительной настройки гидравлического сопротивления клапана.

Основные особенности термостатических регулирующих вентилей Aquastorm T:

  • Значение настройки можно ограничить и заблокировать.
  • Два дренажных отверстия до и после седла вентиля закрыты заглушками.
  • Вентиль можно зарыть вручную винтом преднастройки для реализации запорной функции.
