AVT VGU Danfoss
Регулятор температуры Прямого действия

+ добавить документацию или чертежи

ни один поставщик Danfoss из Land of dreams не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

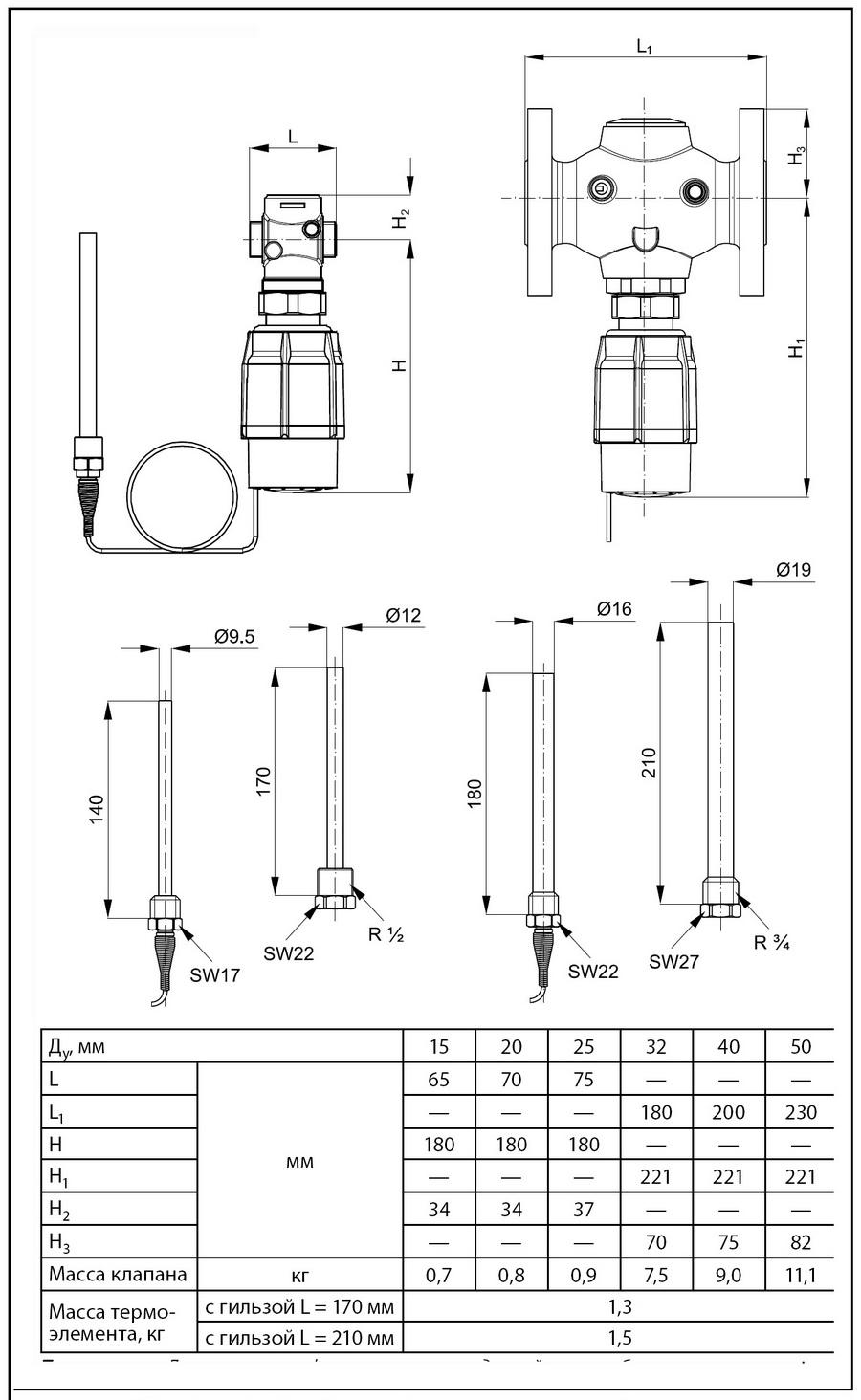

DN mm	Kvs m³/h	dPmax bar	L mm	Xp °C	Tc seс	dT °C	цена
15	4	20	65	-	50	-10 - 40 20 - 70 40 - 90 60 - 110	добавьте свою цену
20	6	20	70	-	50	-10 - 40 20 - 70 40 - 90 60 - 110	добавьте свою цену
25	8	20	75	-	50	-10 - 40 20 - 70 40 - 90 60 - 110	добавьте свою цену
32	13	16	180	-	50	-10 - 40 20 - 70 40 - 90 60 - 110	добавьте свою цену
40	16	16	200	-	50	-10 - 40 20 - 70 40 - 90 60 - 110	добавьте свою цену
50	20	16	230	-	50	-10 - 40 20 - 70 40 - 90 60 - 110	добавьте свою цену

DN - номинальный диаметр, мм.

Тс - постоянная времени, сек.

L - длина по оси трубопровода, мм.

dT - диапазон поддерживаемых регулятором температур, °C.

dPmax - максимальный перепад давлений на регуляторе, бар.

Xp - зона пропорциональности соответствует отклонению температуры в °C от значения настройки, при котором затвор регулятора выйдет в крайнее положение.

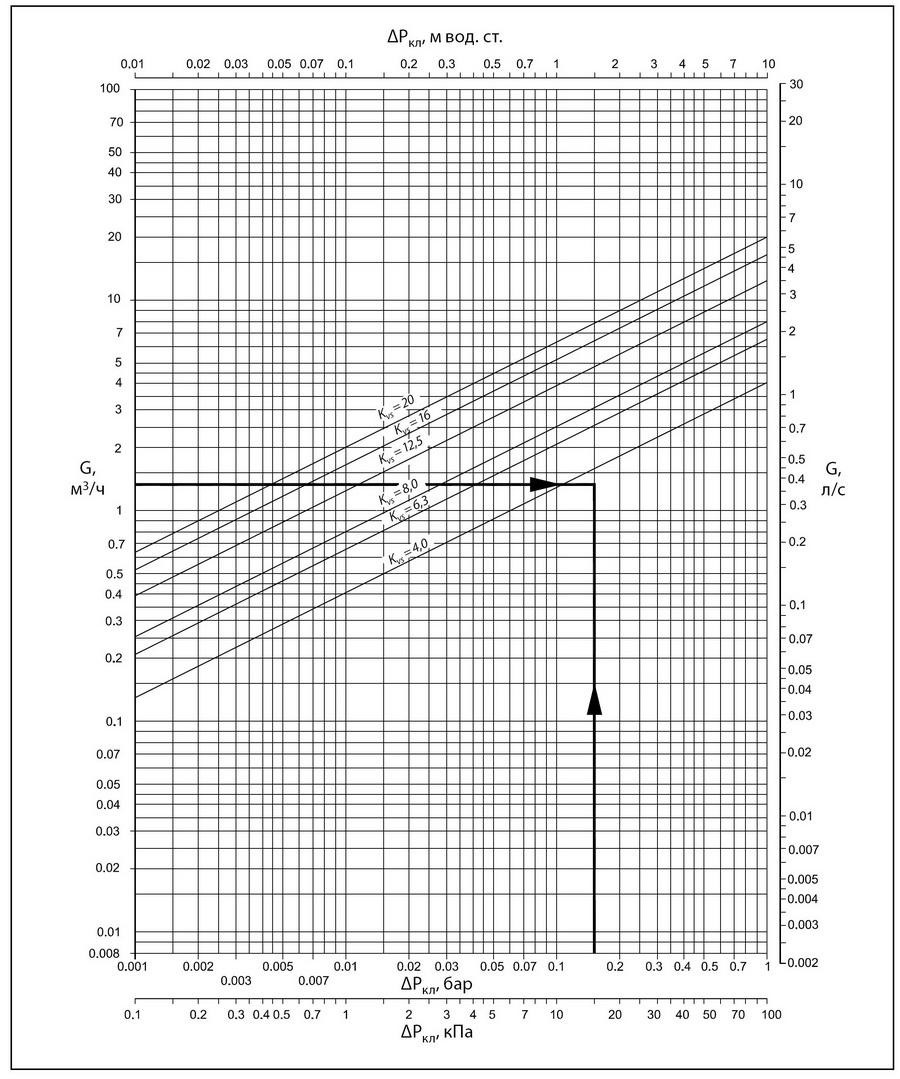

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регуляторе составит 1 бар.

Регуляторы температуры Danfoss AVT VGU с нормально закрытым клапаном, предназначены для регулирования в системах холодоснабжения.

Основные особенности регуляторов температуры Danfoss:

• Открывается при повышении температуры от заданного значения.
• Положение настроечной рукоятки может быть опломбировано.

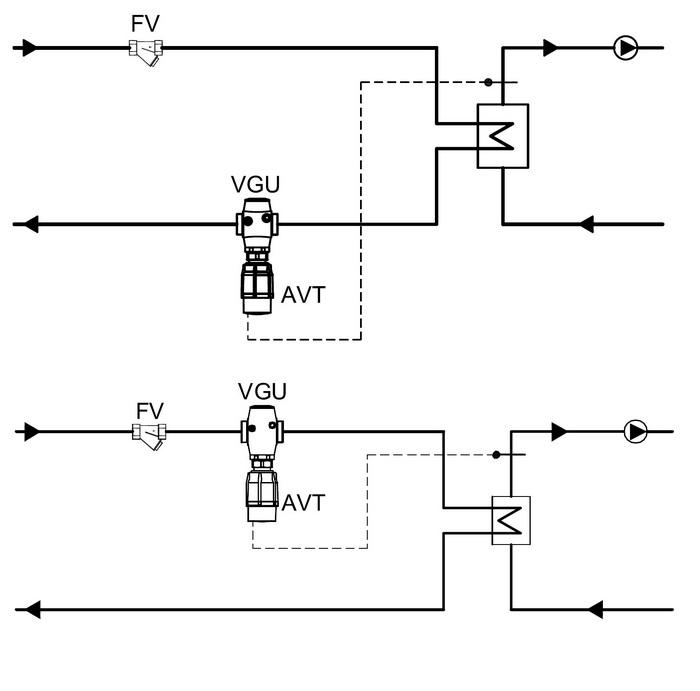

• Разрешена установка на подающий и обратный трубопровод.
• Возможна установка клапана и датчика в любом положении.
• Изготовляется во фланцевом исполнении, с наружной резьбой или приварным фитингами.
