ARI TEMPTROL 775 LCG ARI Armaturen
Регулятор температуры Прямого действия

ARI TEMPTROL 775 LCG ARI Armaturen Регулятор температуры Прямого действия
расчёт и подбор
123 % - рейтинг модели

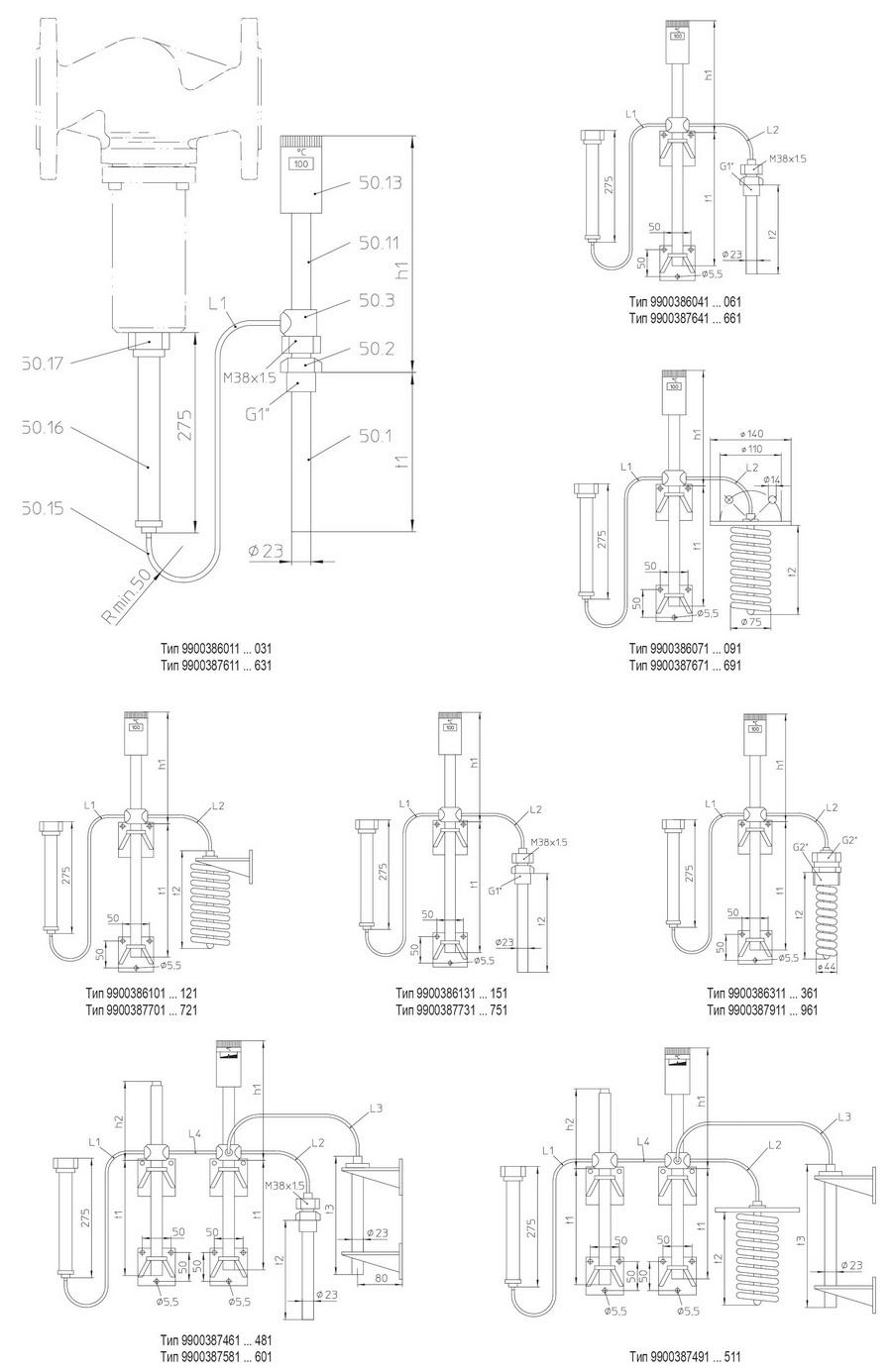

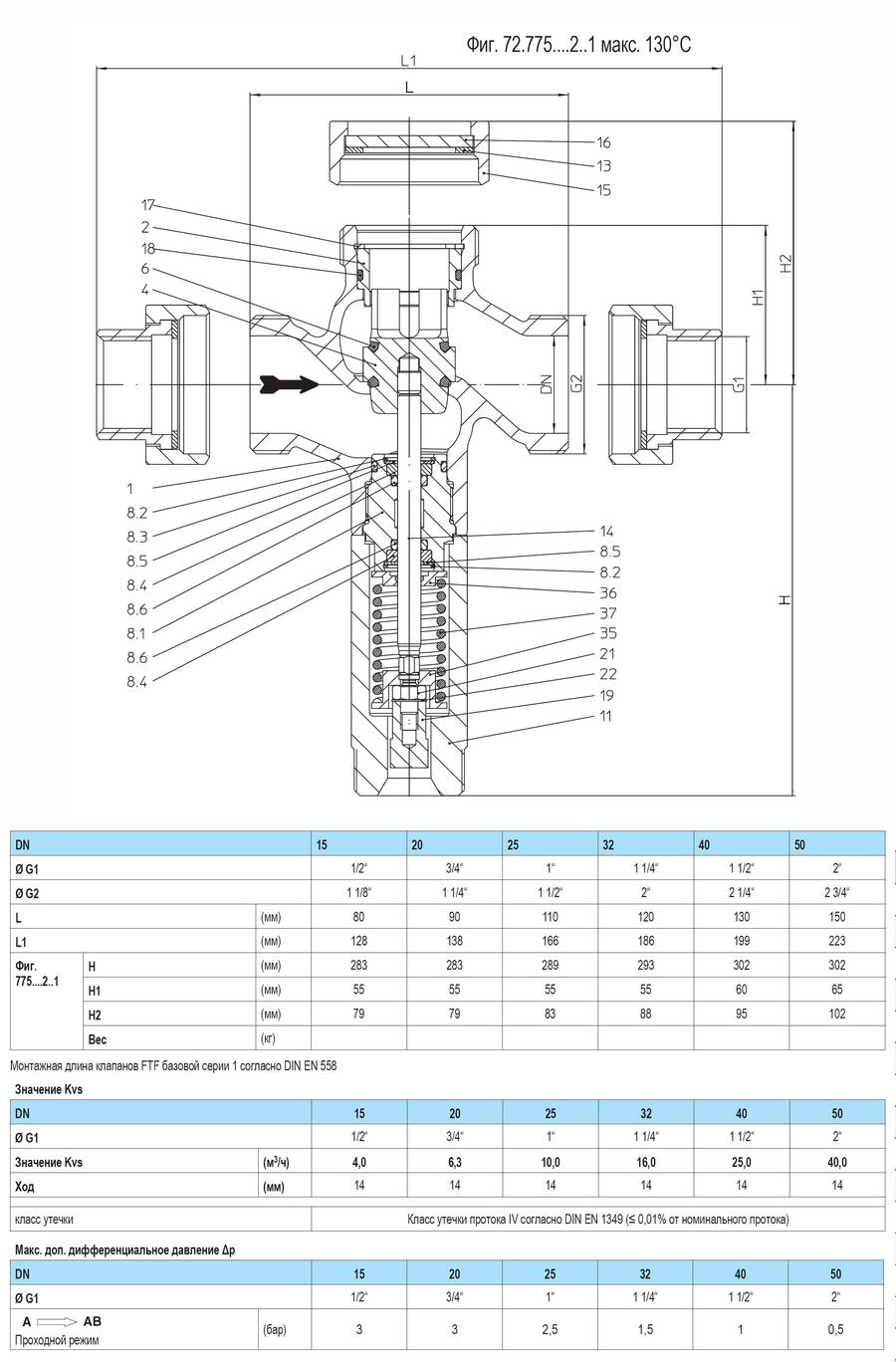

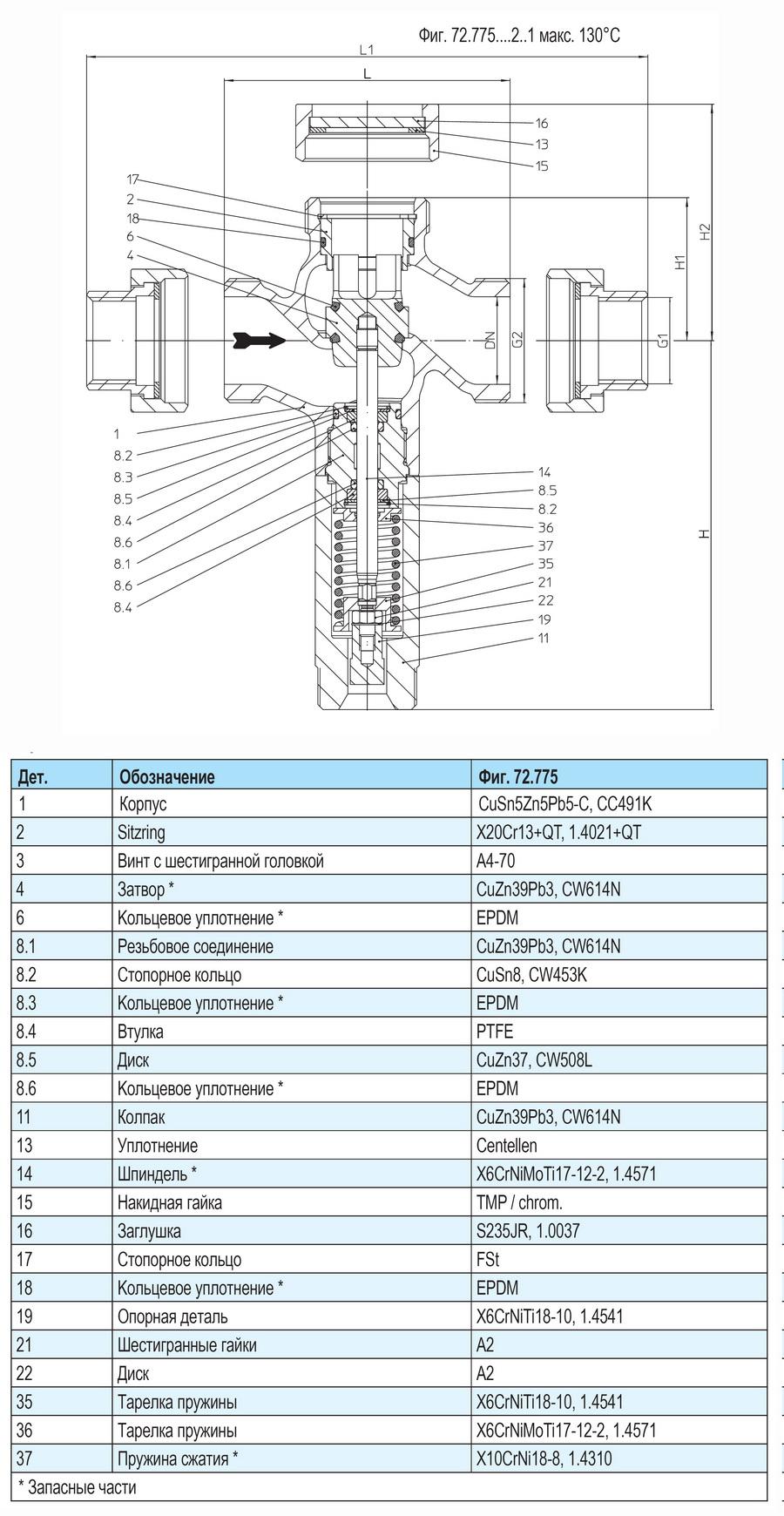

Чертёж ARI TEMPTROL 775 LCG ARI Armaturen Регулятор температуры Прямого действия Конструкция ARI TEMPTROL 775 LCG ARI Armaturen Регулятор температуры Прямого действия Схема ARI TEMPTROL 775 LCG ARI Armaturen Регулятор температуры Прямого действия
Инструкция по монтажу и эксплуатации
Технический паспорт
Data sheet
Installation and operating instuctions
Сертифікат відповідності

купить ARI TEMPTROL 775 LCG ARI Armaturen in United States

ни один поставщик ARI Armaturen из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию
Марка
ARI TEMPTROL 775 LCG
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух
Назначение
поддерживает заданную температуру
Действие
при увеличении температуры - открывается
Рабочее положение
-
PN
16
Tmax (для воды)
130 °C
Tmin (для воды)
-10 °C
Тип соединения
резьба внутренняя
Материал корпуса
бронза
Tmax для датчика температуры
? °C

Длина импульсной трубки
ки 2 | 4 | 8 | 16 m
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		dPmax
bar 		L
mm 		Xp
°C 		Tc
seс 		dT
°C 		цена
15 4.0
 3 80 10 75 -20 - 50
0 - 70
30 - 100
60 - 130
 добавьте свою цену
20 6.3
 3 90 15 75 -20 - 50
0 - 70
30 - 100
60 - 130
 добавьте свою цену
25 10
 2.5 110 17 75 -20 - 50
0 - 70
30 - 100
60 - 130
 добавьте свою цену
32 16
 1.5 120 13 75 -20 - 50
0 - 70
30 - 100
60 - 130
 добавьте свою цену
40 25
 1.0 130 13 75 -20 - 50
0 - 70
30 - 100
60 - 130
 добавьте свою цену
50 40
 0.50 150 16 75 -20 - 50
0 - 70
30 - 100
60 - 130
 добавьте свою цену

DN - номинальный диаметр, мм.

Тс - постоянная времени, сек.

L - длина по оси трубопровода, мм.

dT - диапазон поддерживаемых регулятором температур, °C.

dPmax - максимальный перепад давлений на регуляторе, бар.

Xp - зона пропорциональности соответствует отклонению температуры в °C от значения настройки, при котором затвор регулятора выйдет в крайнее положение.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регуляторе составит 1 бар.

Термооткрывающий регулятор температуры ARI TEMPTROL 775 LCG предназначен для автоматического подержания температуры без дополнительных источников энергии. Регуляторы серии 775 при превышении заданного значения температуры - открываются.

Основные особенности регуляторов температуры 775 LCG:

  • Исполнение регулятора 775 LCG - без сильфона.
  • Для работы не требуется вспомогательная энергия.
  • Надёжная конструкция не требует технического обслуживания.
  • Доступны 3 типоразмера термоприводов с различными зонами пропорциональности.
  • Ассортимент чувствительных элементов с различными постоянными времени.
  • Простая и точная настройка заданных параметров.
