Sharky 775 DIEHL
Счётчик тепла

+ добавить документацию или чертежи

ни один поставщик DIEHL из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

технические
характеристики
цена

DN mm	Qn m³/h	Qt m³/h	Qmin m³/h	Qmax m³/h	dP kPa	L mm	DN 'До' DN 'После'	цена
15	0.60 1.5	- -	0.006 0.006	1.2 3.0	8.5 7.5	110 110	не требует не требует	добавьте свою цену
20	0.60 1.5 2.5	- - -	0.006 0.006 0.010	1.2 3.0 5.0	8.5 7.5 10	130 190	не требует не требует	добавьте свою цену
25	3.5 6.0	- -	0.035 0.024	7.0 12	4.4 13	260 260	не требует не требует	добавьте свою цену
32	3.5 6.0	- -	0.035 0.024	7.0 12	4.4 13	260 260	не требует не требует	добавьте свою цену
40	10	-	0.10	20	9.5	200 300	не требует не требует	добавьте свою цену
50	15	-	0.15	30	8.0	270	не требует не требует	добавьте свою цену
65	25	-	0.25	60	7.5	300	не требует не требует	добавьте свою цену
80	40	-	0.16	80	8.0	300	не требует не требует	добавьте свою цену
100	60	-	1.2	120	7.5	360	не требует не требует	добавьте свою цену

DN - номинальный диаметр (FL, G - фланцевое и резьбовое исполнение), мм.

Qn - номинальный расход, м³/ч.

Qt - переходной расход, м³/ч.

Qmin - минимальный расход, м³/ч.

Qmax - максимальный расход, м³/ч.

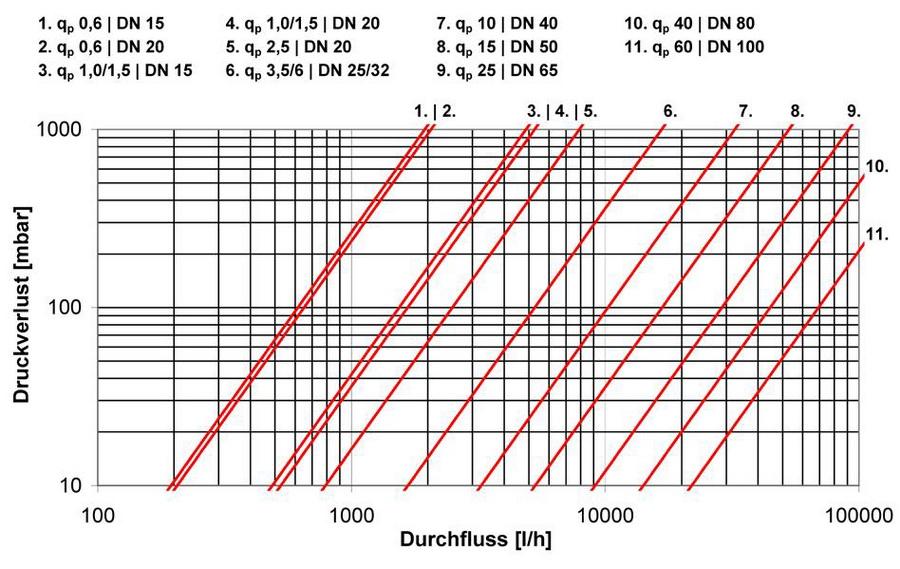

dP - потери напора на расходомере при номинальном расходе, кПа.

L - длина по оси трубопровода, мм.

DN 'До' - минимально необходимые длины прямых участков перед расходомером необходимые для обеспечения точности измерения, в номинальных диаметрах, мм.

DN 'После' - тоже после расходомера, мм.

Теплосчётчики Sharky 775 Hydrometer с ультразвуковым расходомером предназначены для измерения и индикации потреблённого количества теплоты, объёма, объёмного расхода и температур теплоносителя в системах отопления и холодоснабжения.

Основные особенности счётчиков тепла Sharky 775 Hydrometer

• Возможна установка расходомера в подающий или обратный трубопровод при соответствующем исполнении счётчика тепла
• Присоединение к трубопроводу резьбовое или фланцевое
• Продолжительность работы батарейки не менее 12 лет
• По дополнительному заказу в состав счётчика Sharky 775 могут входить до двух расходомеров с импульсными выходами
• Перед теплосчётчиком Sharky 775 обязательна установка сетчатого фильтра
• Монтаж счётчика тепла допускается на горизонтальный трубопровод или вертикальный при потоке снизу-вверх и должен исключать попадание воздуха в расходомерную часть
• В случае установки расходомера на трубопровод температура теплоносителя в котором может подняться выше 90°C вычислитель должен быть снят с расходомерного участка
• Присоединительные штуцера входят в комплект поставки
• Счётчики тепла Sharky 775 Hydrometer может использоваться в качестве счётчика холода

Модули передачи данных

• OPTO — входит в стандартную комплектацию
• Радио модуль с частотой 434МГц —входит в стандартную комплектацию
• Модуль проводной передачи данных M-Bus — устанавливается по дополнительному заказу
• Интерфейсами RS232, RS485 и L-Bus — комплектуется по дополнительному заказу
