Sonometer 2000 Infocal 6 Danfoss
Счётчик тепла

выпуск прекращён

+ добавить документацию или чертежи

технические
характеристики
цена

DN mm	Qn m³/h	Qt m³/h	Qmin m³/h	Qmax m³/h	dP kPa	L mm	DN 'До' DN 'После'	цена
15 G	0.6 1.0 1.5	- - -	0.006 0.01 0.006	1.2 2.0 3.0	9.5 4.2 9.5	110 110 110	не требует не требует	выпуск прекращён
20 G	0.6 1.0 1.5 2.5	- - - -	0.006 0.01 0.006 0.01	1.2 2.0 3.0 5.0	8.5 3.6 7.5 10.0	130/190 130/190 130/190 130/190	не требует не требует	выпуск прекращён
20 FL	0.06 1.0 1.5 2.5	- - - -	0.006 0.01 0.006 0.01	1.2 2.0 3.0 5.0	8.5 3.6 7.5 10.0	190 190 190 190	не требует не требует	выпуск прекращён
25 G	3.5 6.0	- -	0.035 0.024	7.0 12.0	4.4 12.8	260 260	не требует не требует	выпуск прекращён
25 FL	3.5 6.0	- -	0.035 0.024	7.0 12.0	4.4 12.8	260 260	не требует не требует	выпуск прекращён
32 FL	3.5 6.0	- -	0.035 0.024	7.0 12.0	4.4 12.8	260 260	не требует не требует	выпуск прекращён
40 FL	10.0	-	0.100	20.0	5.0	300	5DN не требует	выпуск прекращён
50 FL	15.0	-	0.150	30.0	6.0	270	5DN не требует	выпуск прекращён
65 FL	25.0	-	0.250	50.0	7.0	300	5DN не требует	выпуск прекращён
80 FL	40.0	-	0.400	80.0	10.0	300	5DN не требует	выпуск прекращён

DN - номинальный диаметр (FL, G - фланцевое и резьбовое исполнение), мм.

Qn - номинальный расход, м³/ч.

Qt - переходной расход, м³/ч.

Qmin - минимальный расход, м³/ч.

Qmax - максимальный расход, м³/ч.

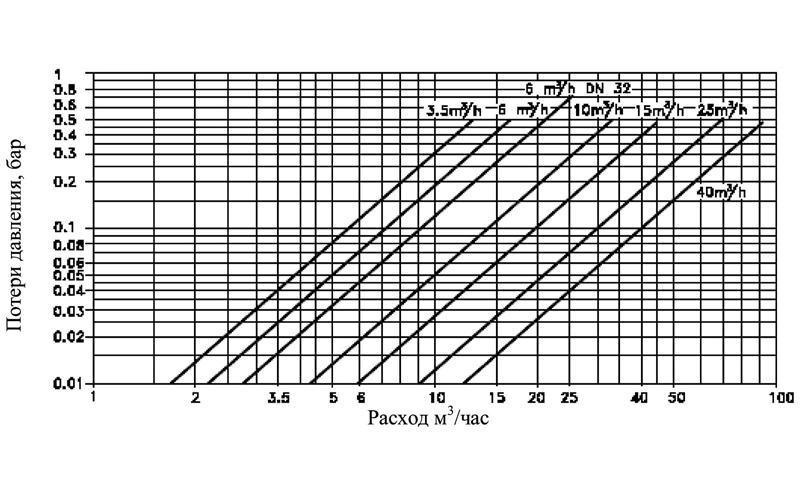

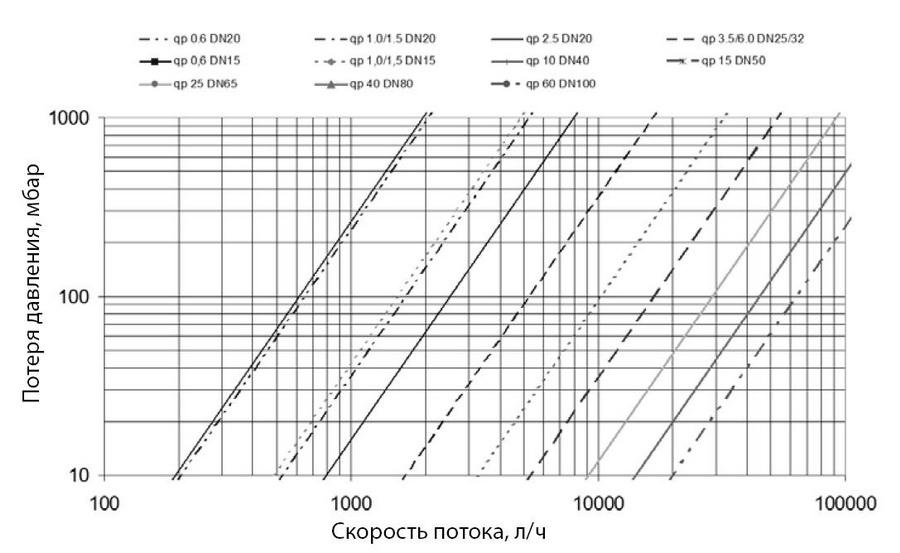

dP - потери напора на расходомере при номинальном расходе, кПа.

L - длина по оси трубопровода, мм.

DN 'До' - минимально необходимые длины прямых участков перед расходомером необходимые для обеспечения точности измерения, в номинальных диаметрах, мм.

DN 'После' - тоже после расходомера, мм.

Теплосчётчик Danfoss SONOMETER 2000 - это комплектный ультразвуковой теплосчетчик, специально разработанный для коммерческого учета тепловой энергии в закрытых системах теплоснабжения, охлаждения или комбинированного типа.

Счётчик тепла SONOMETER 2000 Danfoss состоит из:

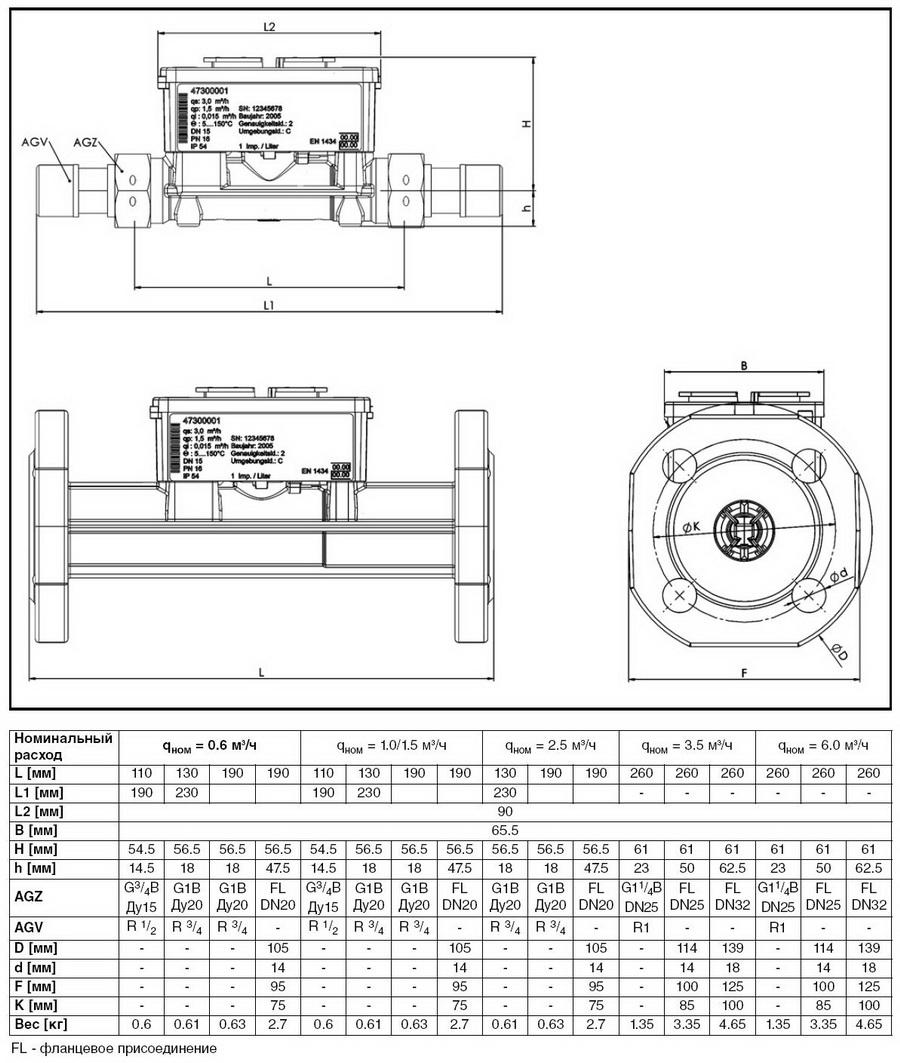

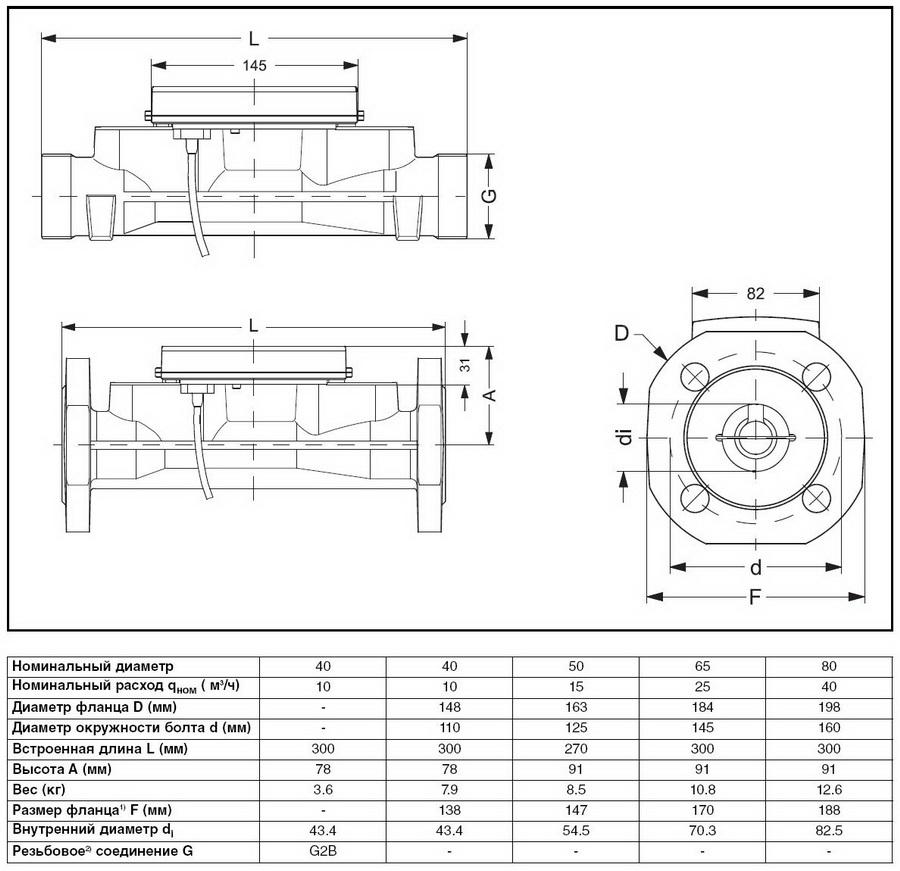

• Ультразвукового расходомера, тип SONO 1500 CT или SONO 2500 CT.
• Тепловычислителя, тип INFOCAL 6.
• Датчиков температуры, тип Pt500.

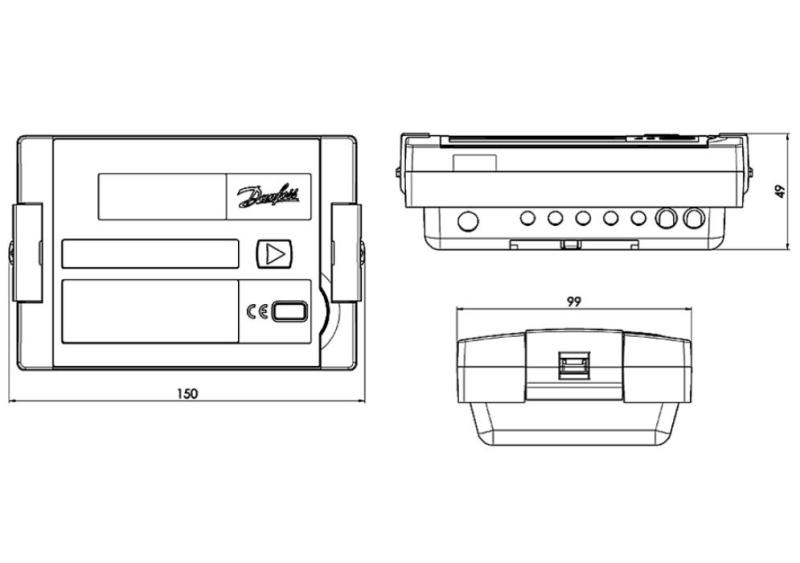

Тепловычислитель Infocal 6 Danfoss

Тепловычислитель INFOCAL 6 содержит все необходимое для записи данных по расходу и температуре, а также для расчета, регистрации и отображения данных.

Тепловычислитель может быть установлен непосредственно на расходомере или на стене.

В случае применения с температурой среды превышающей 90 °С или в случаях, когда Тводы < Токружающей среды, тепловычислитель необходимо изолировать от расходомера.

Показания тепловычислителя отображаются в удобном для чтения виде на 7-цифровом ЖК-дисплее в виде цифр и специальных символов.

Переключение между отображением различных показателей на дисплее осуществляется навигационной кнопкой.

Все ошибки в работе теплосчетчика автоматически регистрируются и отображаются на ЖК-дисплее.

Все необходимые данные сохраняются в энергонезависимой памяти устройства (EEPROM).

Данные измерений, настройки тепловычислителя и коды ошибок сохраняются через определенные интервалы времени.

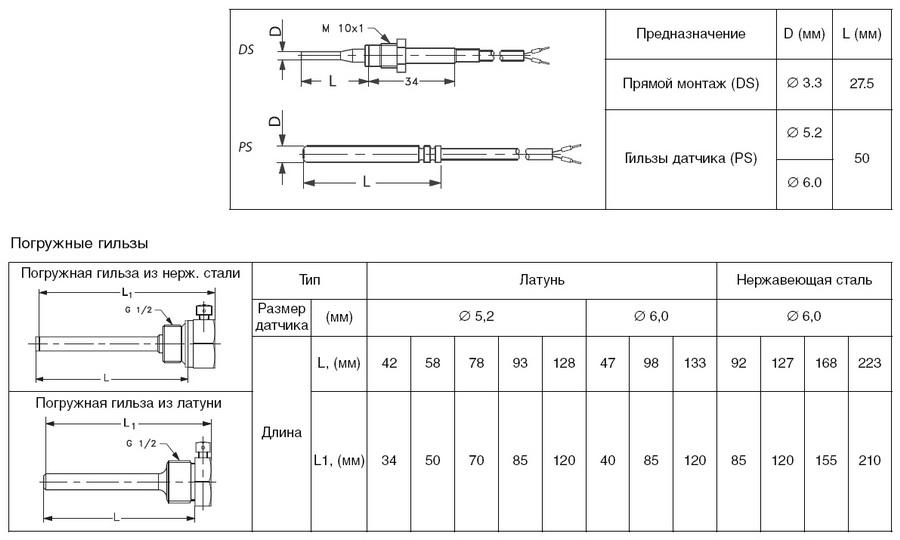

Датчики температуры Pt500

Используются 2-проводные пары датчиков температуры типа Pt 500.

Интерфейсы

INFOCAL 6 в стандартном исполнении оборудован оптическим интерфейсом ZVEI с протоколом M-Bus в соответствии с EN 1434.

Этот интерфейс используется, например, для связи с программой конфигурации HYDRO-SET.

Тепловычислитель имеет 2 слота расширения для встраиваемых модулей. Один слот - для функциональных модулей, и один - для модулей связи.

Дополнительно предлагаются следующие модули связи:

• Модуль RS232.
• Модуль M-Bus в соответствии с EN 1434.
• Радиомодуль передачи данных.

Для питания ультразвукового расходомера SONO 1500 CT Danfoss в стандартной комплектации применяется литиевая батарея 3.0 В пост. тока (при tмакс. 90 °С) со сроком службы 12 лет (в зависимости от конфигурации).

Также возможно использовать внешнее питание, например, от тепловычислителя.
