Sonometer 1000 Danfoss
Счётчик тепла

выпуск прекращён

+ добавить документацию или чертежи

технические
характеристики
цена

DN mm	Qn m³/h	Qt m³/h	Qmin m³/h	Qmax m³/h	dP kPa	L mm	DN 'До' DN 'После'	цена
15 G	0.60 1.0 1.5	- - -	0.006 0.010 0.006	1.2 2.0 3.0	8.5 3.6 7.5	110 110 110	не требует не требует	выпуск прекращён
15 FL	0.60	-	0.006	1.2	8.5	260	не требует не требует	выпуск прекращён
20 G	0.60 1.0 1.5 2.5	- - - -	0.006 0.010 0.006 0.010	1.2 2.0 3.0 5.0	8.5 3.6 7.5 10	130 130 130 130	не требует не требует	выпуск прекращён
20 FL	1.0 1.5 2.5	- - -	0.010 0.006 0.010	2.0 3.0 5.0	3.6 7.5 10	260 260 190	не требует не требует	выпуск прекращён
25 G	3.5 6.0	- -	0.035 0.024	7.0 12	4.4 13	260 260	не требует не требует	выпуск прекращён
25 FL	3.5 6.0	- -	0.035 0.024	7.0 12	4.4 13	260 260	не требует не требует	выпуск прекращён
32 FL	3.5 6.0	- -	0.035 0.024	7.0 12	4.4 13	260 260	не требует не требует	выпуск прекращён

DN - номинальный диаметр (FL, G - фланцевое и резьбовое исполнение), мм.

Qn - номинальный расход, м³/ч.

Qt - переходной расход, м³/ч.

Qmin - минимальный расход, м³/ч.

Qmax - максимальный расход, м³/ч.

dP - потери напора на расходомере при номинальном расходе, кПа.

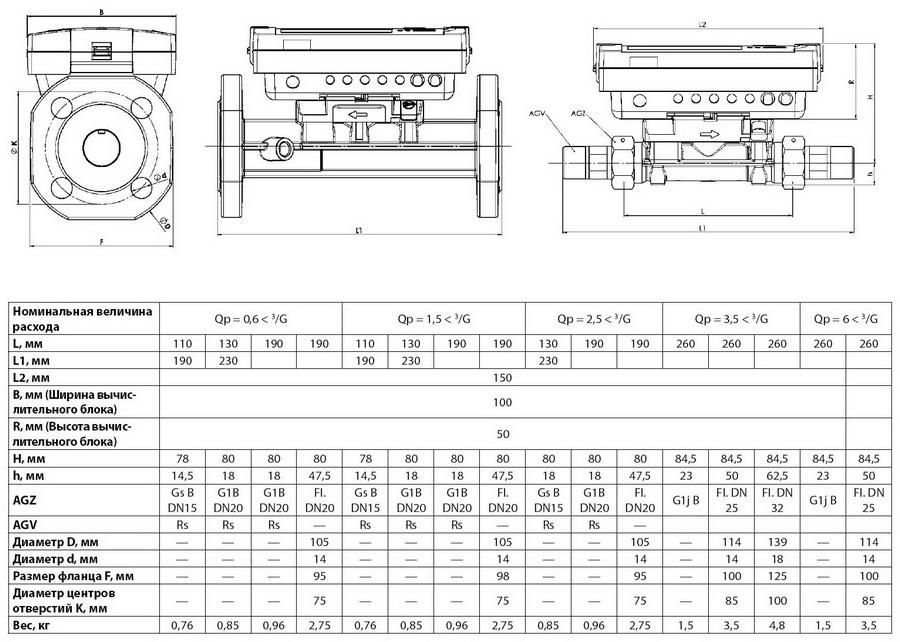

L - длина по оси трубопровода, мм.

DN 'До' - минимально необходимые длины прямых участков перед расходомером необходимые для обеспечения точности измерения, в номинальных диаметрах, мм.

DN 'После' - тоже после расходомера, мм.

SONOMETER 1000 Danfoss – компактный стационарный ультразвуковой теплосчетчик, соответствующий требованиям ДСТУ EN 1434.

Теплосчетчик SONOMETERТМ 1000 предназначен для коммерческого учета тепловой энергии в закрытых системах отопления и централизованного тепло- и холодоснабжения.

Температурный диапазон измерения от 5 до 130/150 °С.

Sonometer 1000 – компактный счётчик тепла, который состоит из следующих компонентов:

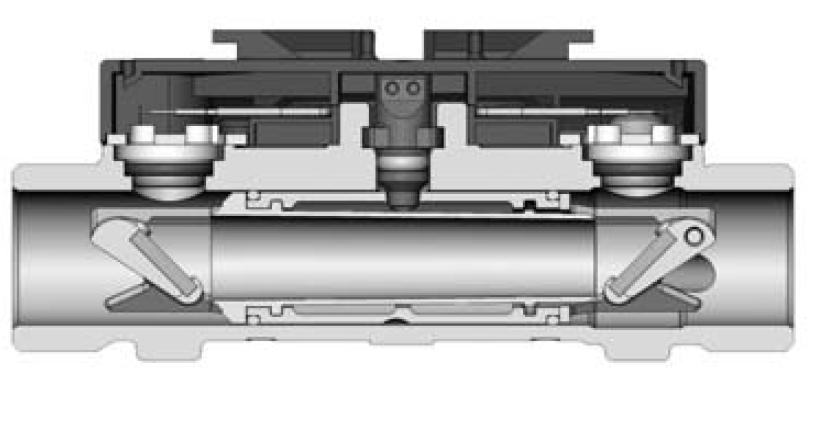

• Ультразвуковой расходомер.
• Вычислитель со встроенным аппаратным и программным обеспечением для измерения расхода, температуры и вычисления потребления тепловой энергии.

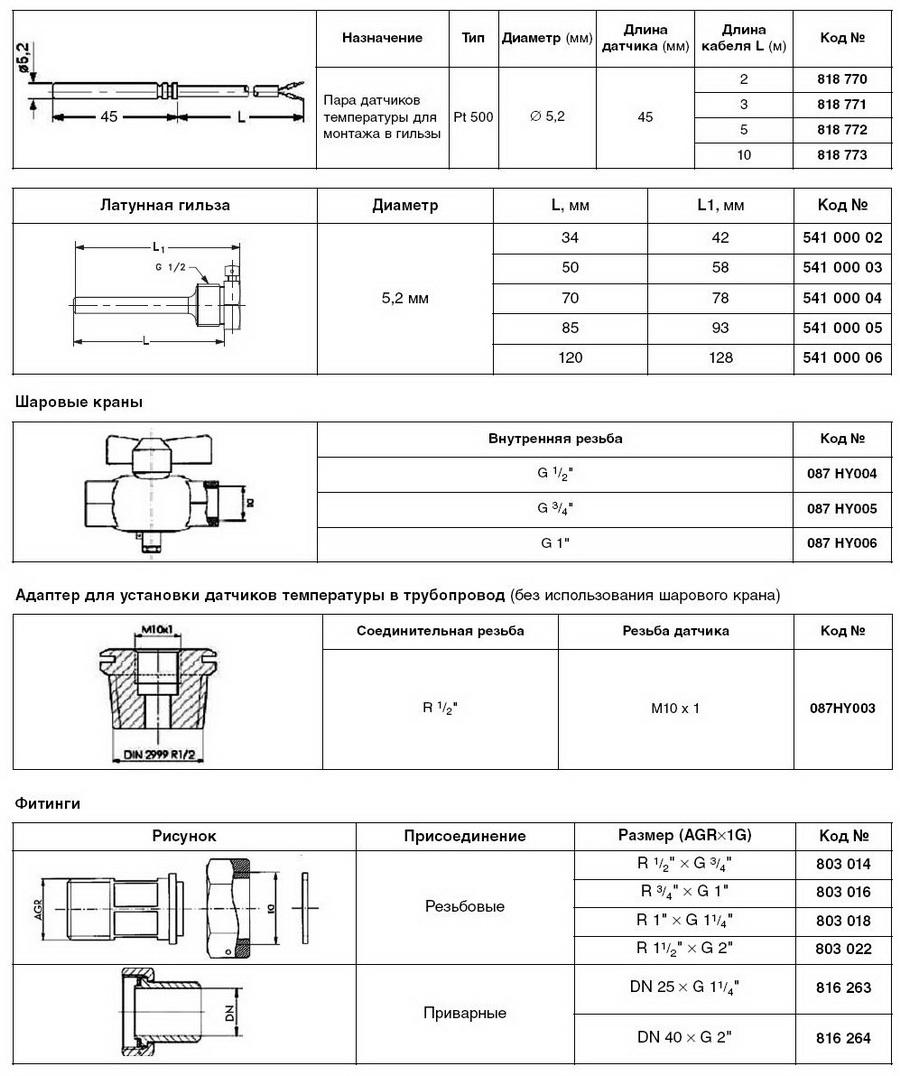

• Датчики температуры типа Pt500. Для теплосчетчиков SONOMETERТМ 1000 DN 15-20 мм датчик температуры подачи вмонтирован в корпус расходомера.

Основные данные о счётчике тепла:

• 1-й аттестованный в Европе ультразвуковой теплосчетчик с диапазоном измерения расхода qмин/qном 1:250 в классе точности 2 (qном 1,5 / 2,5 / 6 м3/ч).
• Полный диапазон измерения расхода: ≥ 1:1500.
• Питание: литиевая батарея со сроком службы 12 лет, 230 В или 24 В переменного тока.

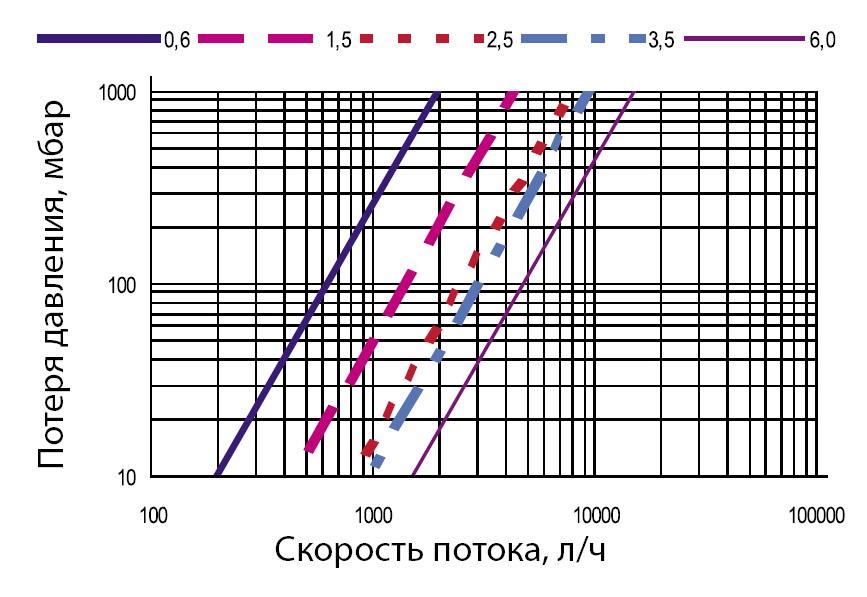

• Улучшенная, удобная для монтажа и обслуживания конструкция, также обеспечивает более низкие потери давления (менее 0,1 бар).
• При монтаже не требует наличия прямых участков трубопровода до и после расходомера.

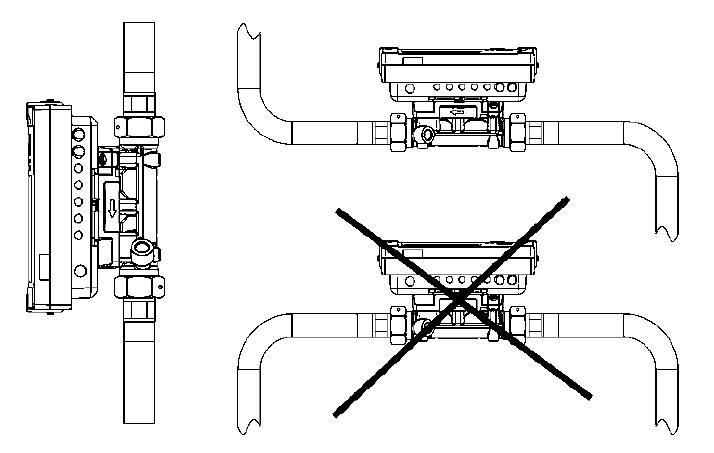

• Возможность как горизонтального, так и вертикального монтажа.

Дополнительные функции Sonometer1000 Danfoss:

• Экономичный режим питания - автоматическое отключение дисплея.
• Возможность тестирования на стенде NOWA.
• Дистанционное считывание данных посредством M-Bus, RS232, радио или оптического интерфейса.
• Архив данных глубиной 24 месяца.
• Вывод данных на дисплей.
• Программа конфигурации HYDRO-SET (на базе Windows) гарантирует оптимальную адаптацию теплосчетчика к специфическим требованиям потребителя.

Встраиваемые модули:

• Радиомодуль связи
• Модуль связи M-Bus согласно EN 1434.
• Модули RS 232 с доп.импульсными входами/выходами.
