M-T QN... AN90 150 Sensus
Счётчик воды

выпуск прекращён

расчёт и подбор
77 % - рейтинг модели

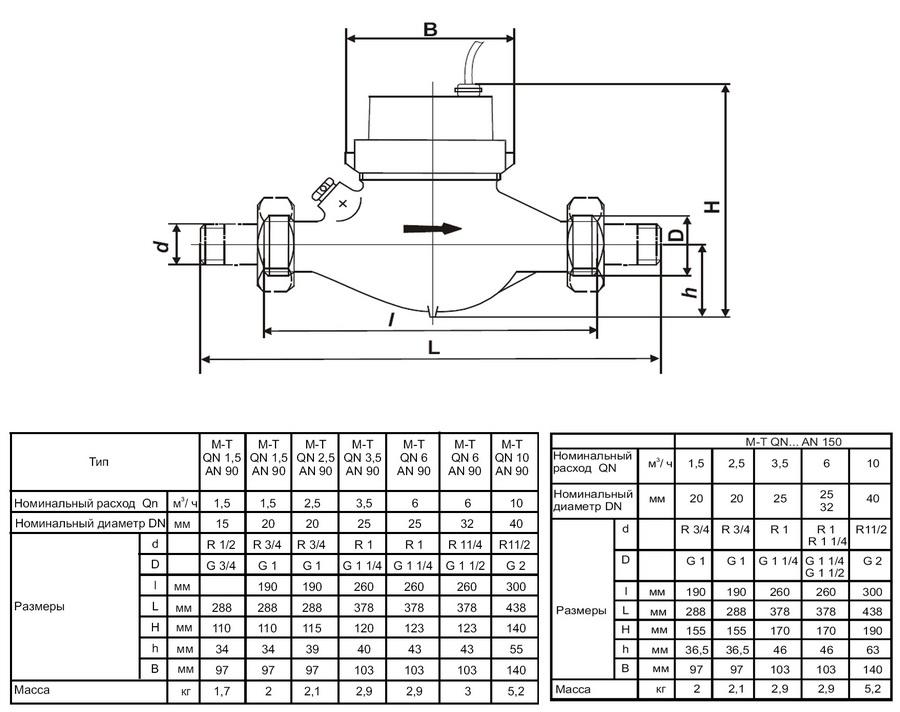

Чертёж M-T QN... AN90 150 Sensus Счётчик воды Конструкция M-T QN... AN90 150 Sensus Счётчик воды Схема M-T QN... AN90 150 Sensus Счётчик воды
Паспорт 150°C
Паспорт 90°C
Сертифікат відповідності
Сертифікат затвердження
Марка
M-T QN... AN90 150
Производитель
Страна
Slovakia
Допустимые Рабочие среды
Вода
Питание
нет
Тип
крыльчатый многоструйный сухоходный
Класс
?
Динамический диапазон
?
M-Bus модуль
опция
PN
16
Tmax
90 | 150
Tmin
5 °C

технические
характеристики
цена

DN
mm
Qn
m³/h
Qt
m³/h
Qmin
m³/h
Qmax
m³/h
dP
kPa
L
mm
DN 'До'
DN 'После'
цена
15 1.5
0.12

0.030

3.0

11

3DN
3DN
выпуск прекращён
20 2.5
0.20

0.050

5.0

18

190

3DN
3DN
выпуск прекращён
25 3.5
0.28

0.070

7.0

20

260

3DN
3DN
выпуск прекращён
25 6.0
0.40

0.12

12

25

260

3DN
3DN
выпуск прекращён
32 6.0
0.40

0.12

12

25

260

3DN
3DN
выпуск прекращён
40 10
0.80

0.20

20

25

300

3DN
3DN
выпуск прекращён
20 1.5
0.12

0.030

3.0

11

190

3DN
3DN
выпуск прекращён
20 2.5
0.20

0.050

5.0

18

190

3DN
3DN
выпуск прекращён
25 3.5
0.28

0.070

7.0

20

260

3DN
3DN
выпуск прекращён
25 6.0
0.40

0.12

12

25

260

3DN
3DN
выпуск прекращён
32 6.0
0.40

0.12

12

25

260

3DN
3DN
выпуск прекращён
40 10
0.80

0.20

20

25

300

3DN
3DN
выпуск прекращён

DN - номинальный диаметр (FL, G - фланцевое и резьбовое исполнение), мм.

Qn - номинальный расход, м³/ч.

Qt - переходной расход, м³/ч.

Qmin - минимальный расход, м³/ч.

Qmax - максимальный расход, м³/ч.

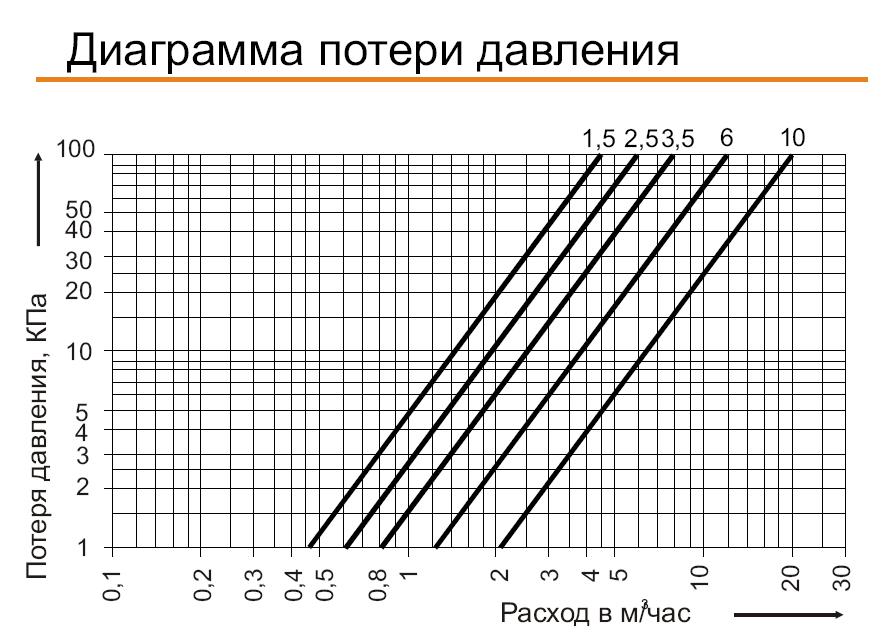

dP - потери напора на расходомере при номинальном расходе, кПа.

L - длина по оси трубопровода, мм.

DN 'До' - минимально необходимые длины прямых участков перед расходомером необходимые для обеспечения точности измерения, в номинальных диаметрах, мм.

DN 'После' - тоже после расходомера, мм.

Счётчики воды M-T Sensus - крыльчатые, многоструйные, сухоходные. Передача вращения крыльчатки счётному механизму выполнена за счёт магнитной муфты. Корпус счётчиков воды M-T защищён от воздействия магнитных полей, а расходомерная часть водомеров серии M-T отличается низкими значениями потерь напора.

M-T QN... AN90 - крыльчатый многоструйный сухоходный счётчик горячей воды (до 90°C) без передатчика импульсов. Монтажное положение - горизонтальное или вертикальное.

M-T QN... AN150 - крыльчатый многоструйный сухоходный счётчик горячей воды (до 150°C) с передатчиком импульсов. Монтажное положение - горизонтальное или вертикальное. Может применяться в качестве датчика расхода счётчика тепла.
