GESA ARI Armaturen
Затвор дисковый

+ добавить документацию или чертежи

ни один поставщик ARI Armaturen из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

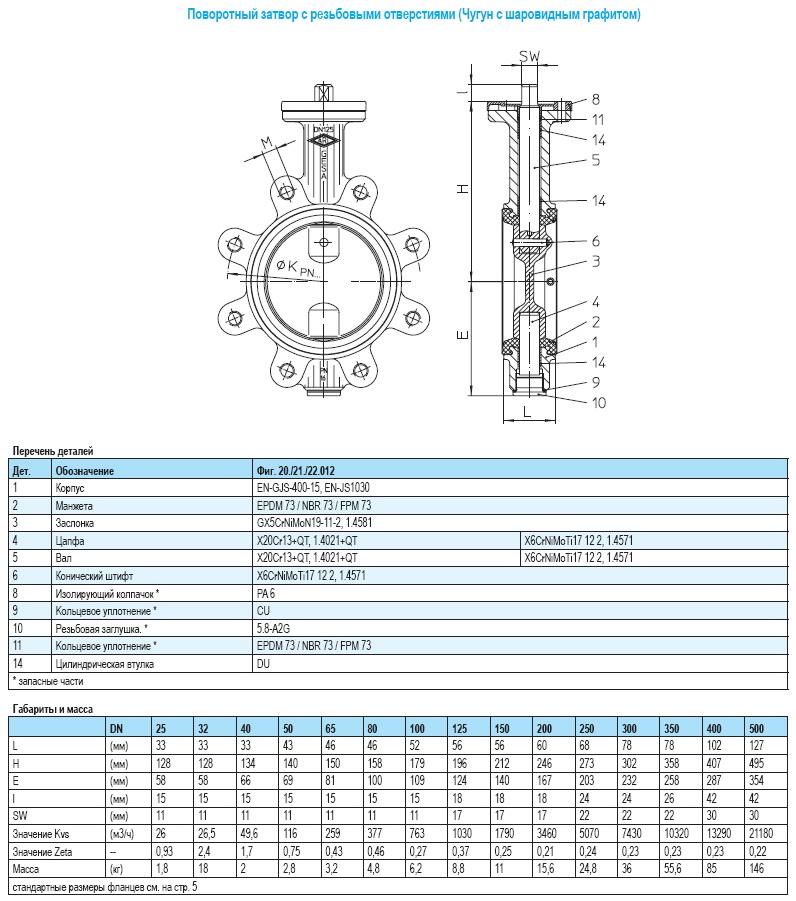

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
25	26	33	1.8	16	добавьте свою цену
32	27	33	1.8	16	добавьте свою цену
40	50	33	2.0	16	добавьте свою цену
50	116	43	2.8	16	добавьте свою цену
65	259	46	3.2	16	добавьте свою цену
80	377	46	4.8	16	добавьте свою цену
100	763	52	6.2	16	добавьте свою цену
125	1030	56	8.8	16	добавьте свою цену
150	1790	56	11	16	добавьте свою цену
200	3460	60	16	16	добавьте свою цену
250	5070	68	25	16	добавьте свою цену
300	7430	78	36	16	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Затворы дисковые поворотные ARI GESA 013 ARI Armaturen применяются в системах со следующими рабочими средами:

• холодная вода
• горячая вода
• питьевая вода
• техническая вода
• сточные воды
• газы - по запросу

Дисковые поворотные затворы 013 ARI GESA ARI Armaturen выпускаются в исполнениях PN10 и PN16.

Кроме представленных типоразмеров дисковых затворов ARI Armaturen выпускает также затворы диаметров DN350 - DN500.

Возможные варианты устройств управления:

• фиксирующая рукоятка
• рукоятка зажима
• червячный редуктор
• электропривод
• пневмопривод

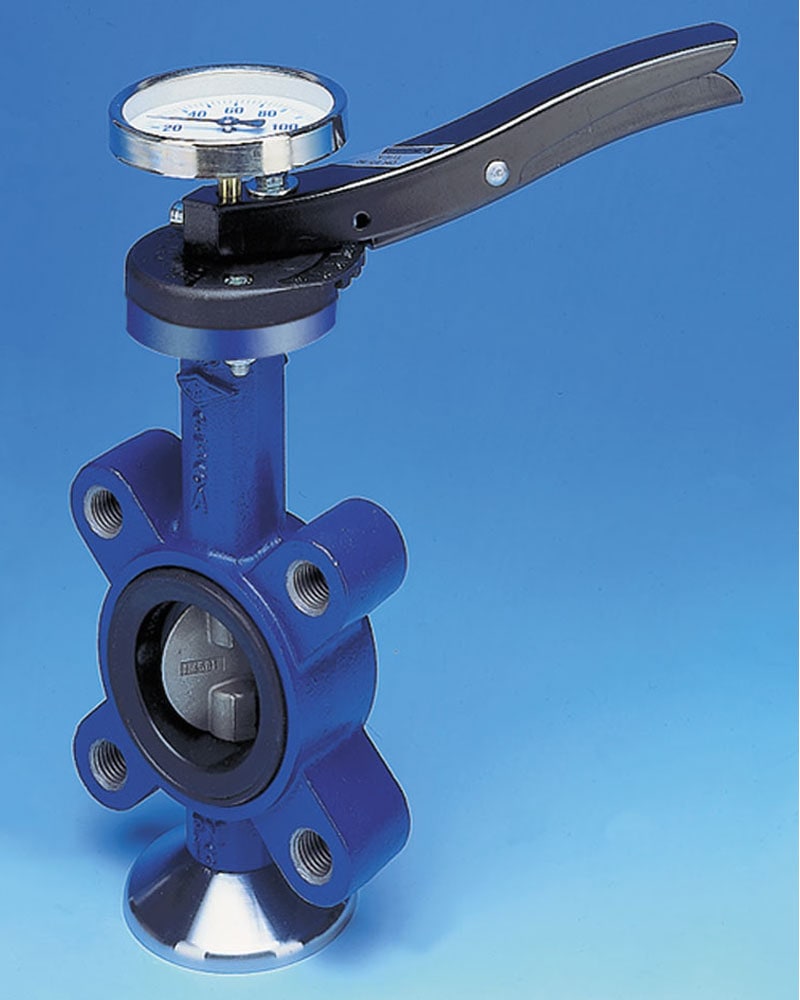

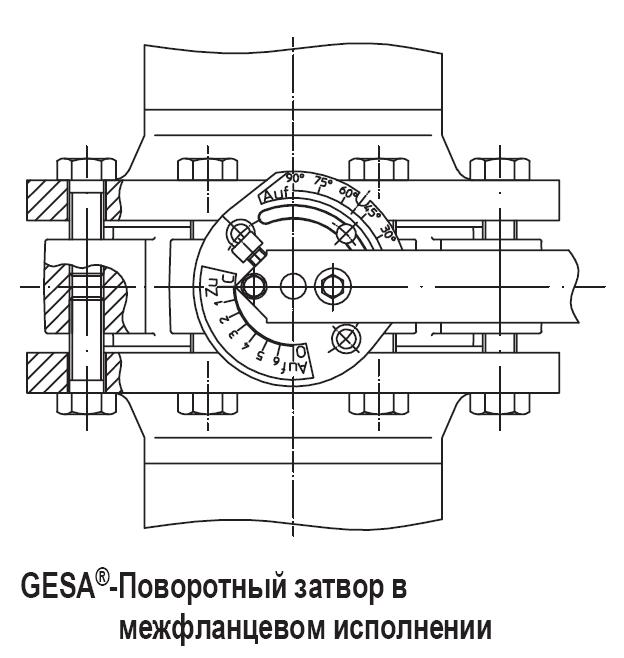

Основными отличительными особенностями поворотных дисковых затворов ARI GESA 013 ARI Armaturen является способ их присоединения к трубопроводу - клапан оборудован резьбовыми присоединительными отверстиями и возможность установки в рукоятку встроенного термоиндикатора.
