4219 BB Herz
Затвор дисковый

расчёт и подбор
86 % - рейтинг модели

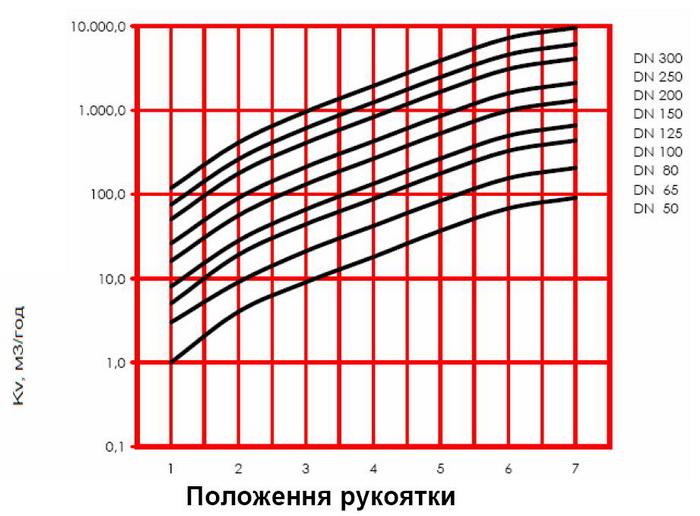

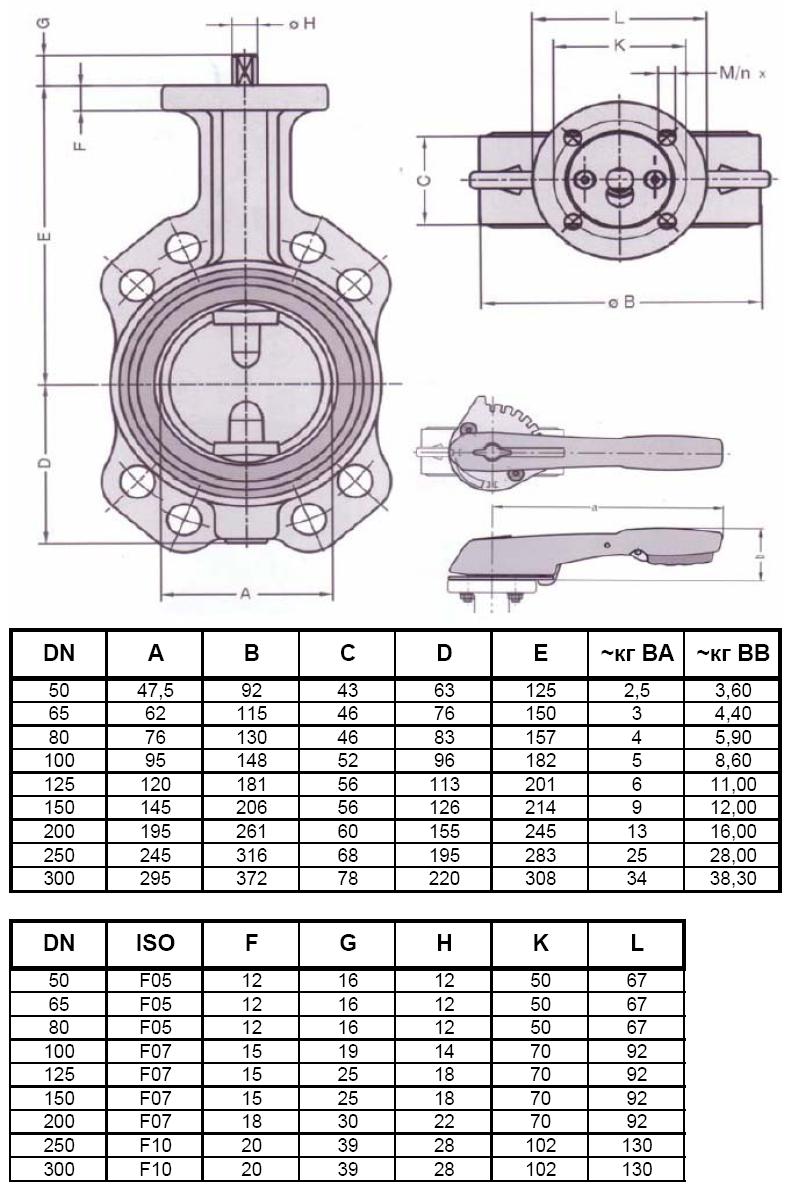

Чертёж 4219 BB Herz Затвор дисковый Схема 4219 BB Herz Затвор дисковый
Техническое описание
Brochure
Data sheet

купить 4219 BB Herz in United States

ни один поставщик Herz из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
4219 BB
Производитель
Страна
Austria
Допустимые Рабочие среды
Вода | сжатый Воздух
Тип соединения
межфланцевое
Tmax (для воды)
110 °C
Tmin (для воды)
2 °C
Материал корпуса
чугун
Проушины
резьбовые
Совместимость с приводами
ISO 5211
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
50 91 43 3.60 16 добавьте свою цену
65 206 46 4.40 16 добавьте свою цену
80 436 46 5.90 16 добавьте свою цену
100 660 52 8.60 16 добавьте свою цену
125 1300 56 11 16 добавьте свою цену
150 2100 56 12 16 добавьте свою цену
200 4100 60 16 16 добавьте свою цену
250 6090 68 28 10 добавьте свою цену
300 9570 78 38 10 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные особенности затворов дисковых поворотных Herz 4219 BB:

  • корпус заслонки с резьбовыми проушинами
  • благодаря фиксации рукоятки затвор может выполнять функции как запорной, так и регулирующей арматуры
  • верхний фланец предназначен для стандартных приводов в соответствии с ISO 5211.
  • резиновый манжет защищает корпус затвора дискового Herz 4219 BB от коррозии
  • дополнительных фланцевых уплотнений при монтаже не требуется
