BV12 2425E Belven
Затвор дисковый

расчёт и подбор
92 % - рейтинг модели

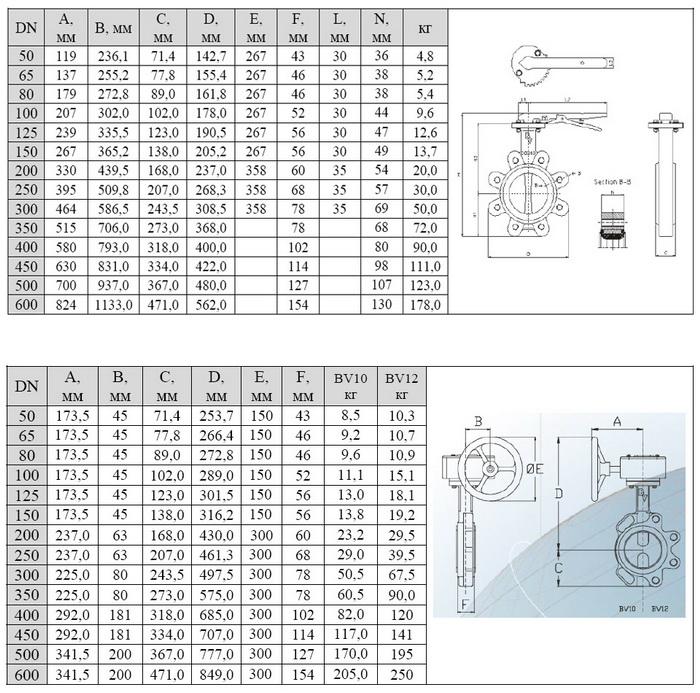

Чертёж BV12 2425E Belven Затвор дисковый Схема BV12 2425E Belven Затвор дисковый
Технический паспорт
Data sheet
Installation and operating instructions

купить BV12 2425E Belven in United States

ни один поставщик Belven из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
BV12 2425E
Производитель
Страна
Belgium
Допустимые Рабочие среды
Вода | сжатый Воздух | Газ
Тип соединения
межфланцевое
Tmax (для воды)
120 °C
Tmin (для воды)
-20 °C
Материал корпуса
чугун
Проушины
резьбовые
Совместимость с приводами
ISO 5211
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
50 43 4.8 16 добавьте свою цену
65 46 5.2 16 добавьте свою цену
80 46 5.4 16 добавьте свою цену
100 52 9.6 16 добавьте свою цену
125 56 13 16 добавьте свою цену
150 56 14 16 добавьте свою цену
200 60 20 16 добавьте свою цену
250 68 30 16 добавьте свою цену
300 78 50 16 добавьте свою цену
350 78 72 10 добавьте свою цену
400 102 90 10 добавьте свою цену
450 114 111 10 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные особенности затворов дисковых поворотных Belven BV12:

  • Присоединение к трубопроводу - резьбовые проушины
  • Обеспечивает двухстороннюю герметичность в закрытом состоянии
  • Исполнение вала из двух частей обеспечивает минимальные потери напора
  • Высокоточная обработка диска и применение тефлоновых втулок вала обеспечивают легкость перемещения и постоянство усилия на приводе
  • Двойное уплотнение вала кольцами из EPDM или Viton (в зависимости от модели)
  • Эластичное седло на жесткой кольцевой втулке, выполненной из термостойкой пластмассы PDFE (технология Back-up), обеспечивает длительный срок службы седла и, при необходимости, простую его замену
  • Вариант исполнения с тефлоновым седлом и нержавеющим диском позволяет применять затвор для химически агрессивных сред

Кроме представленных типоразмеров дисковых поворотных затворов BV12, Belven выпускает также затворы DN500 и DN600.
