02/60 AVK
Задвижка

+ добавить документацию или чертежи

ни один поставщик AVK из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

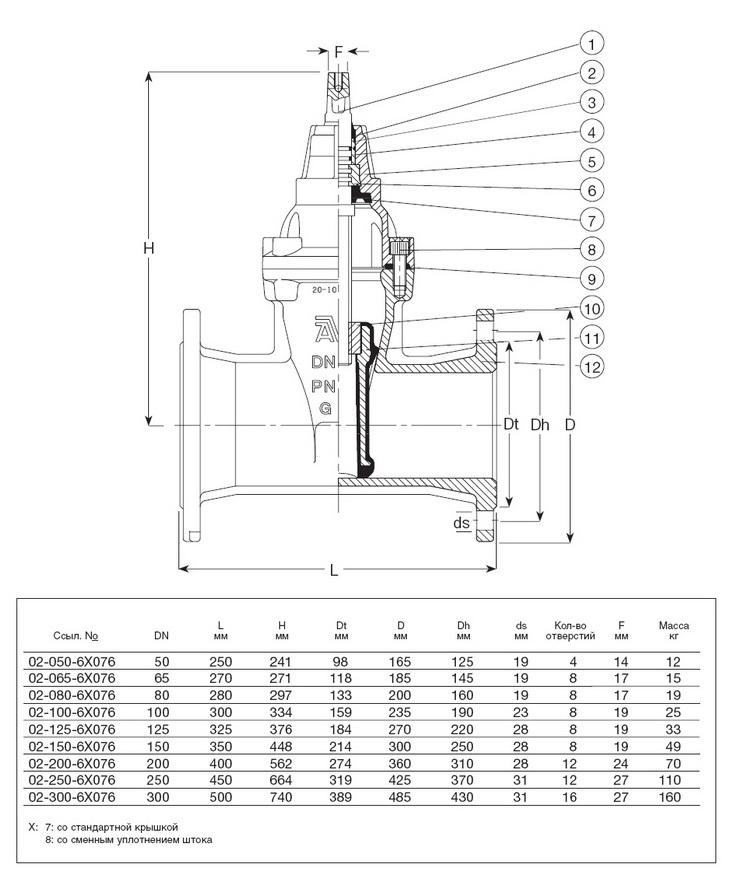

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
50		250	12	25	добавьте свою цену
65		270	15	25	добавьте свою цену
80		280	19	25	добавьте свою цену
100		300	25	25	добавьте свою цену
125		325	33	25	добавьте свою цену
150		350	49	25	добавьте свою цену
200		400	70	25	добавьте свою цену
250		450	110	25	добавьте свою цену
300		500	160	25	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Задвижка AVK 02/6X предназначена для воды и нейтральных жидкостей с температурой до 70°C.

Гидравлическое испытание задвижек AVK 02/6X проводятся по DIN 3230 часть 4: Корпус - 1,5 х PN, а седло - PN.

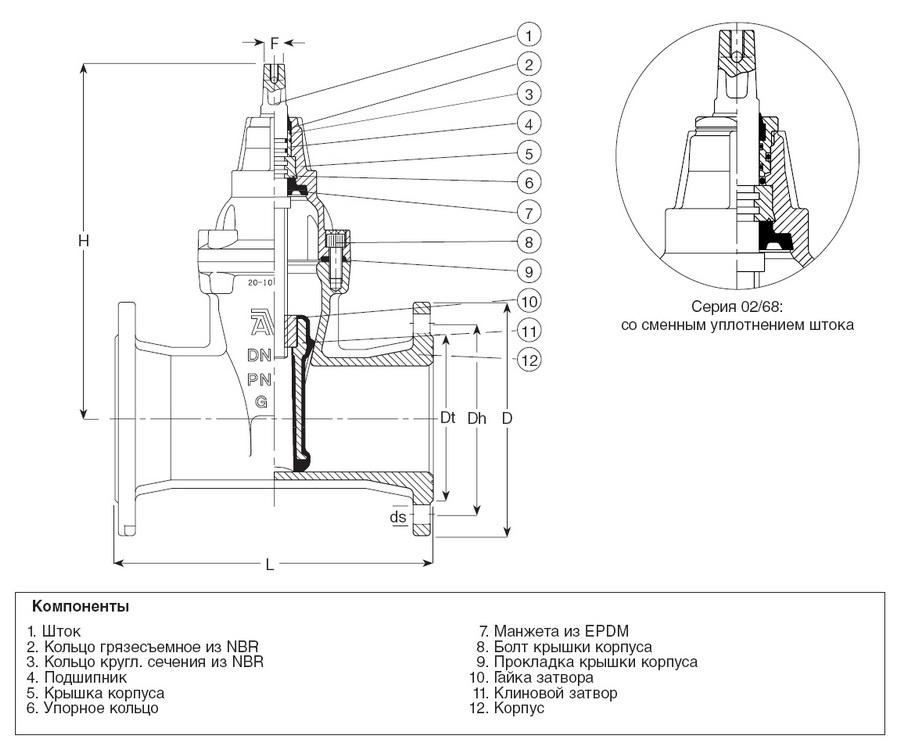

Материалы элементов задвижки AVK 02/6X:

• Корпус и крышка ковкий чугун, GGG-50.
• Покрытие внутри и снаружи порошковое эпоксидное, нанесенное электростатическим способом.
• Шток нержавеющая сталь, DIN x 20 Cr 13.
• Уплотнение штока: грязесъемное кольцо из NBR, 2 кольца круглого сечения из NBR внутри и 2 кольца снаружи пластмассового подшипника, манжета из EPDM.
• Клиновой затвор из ковкого чугуна GGG-50, сердечник полностью вулканизирован EPDM, где интегральная гайка клина – из пушечной бронзы RG5 по DIN 1705.
• Упорное кольцо устойчивая к обесцинкиванию латунь CZ 13.
• Болты крышки - нержавеющая сталь А2, пломбированы термоклеем.
• Прокладка крышки - резина NBR.
