Марка
02/75
Производитель
AVK
Страна
Denmark
Допустимые Рабочие среды
Вода
Тип соединения
фланцевое
Tmax (для воды)
70 °C
Tmin (для воды)
5 °C
Материал корпуса
чугун
Тип задвижки
клиновая
Уплотнение
обрезиненный клин
Шток
невыдвижной
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
40 240 11 10
16
добавьте свою цену
50 250 12 10
16
добавьте свою цену
65 270 15 10
16
добавьте свою цену
80 280 19 10
16
добавьте свою цену
100 300 25 10
16
добавьте свою цену
125 325 33 10
16
добавьте свою цену
150 350 49 10
16
добавьте свою цену
200 400 70 10
16
добавьте свою цену
250 450 110 10
16
добавьте свою цену
300 500 160 10
16
добавьте свою цену
350 550 320 10
16
добавьте свою цену
400 600 342 10
16
добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Задвижка AVK 02 ... 75 предназначены для перекрытия потока воды, сточных вод и нейтральных жидкостей с температурой до 70°C.

Гидравлическое испытание задвижек AVK 02 ... 75 выполняется по DIN 3230: Седло - PN, а Корпус - 1,5 х PN.

Задвижки AVK 02 ... 75 по заказу комплектуются маховиком, удлинителем штока и переходным фланцем.

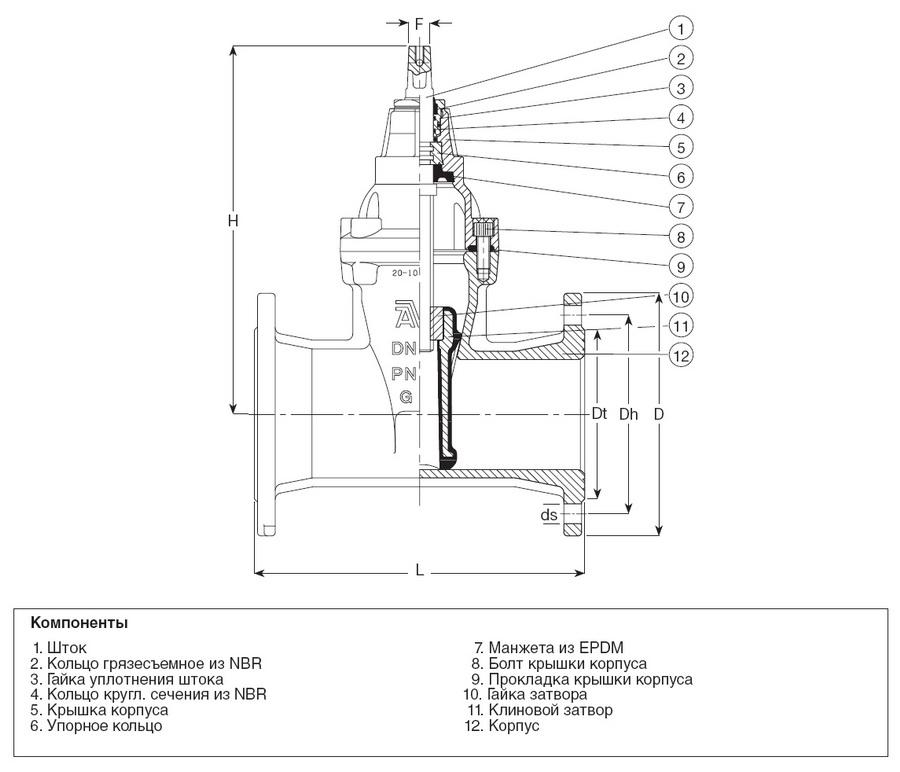

Материалы элементов задвижки AVK 02 ... 75:

  • Корпус и крышка выполнены из ковкого чугуна GGG-50, по DIN 1693 (марка 500-7 по BS 2789).
  • Покрытие внутри и снаружи порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом.
  • Шток изготовлен из нержавеющей стали, DIN x 20 Cr 13.
  • Уплотнение штока - грязесъемное кольцо из NBR, 4 кольца круглым сечением из NBR, манжета из EPDM.
  • Гайка уплотнения штока - латунь CZ 132 по BS 2874, устойчивая к обесцинкиванию.
  • Клиновой затвор - из ковкого чугуна GGG-50, сердечник полностью вулканизирован EPDM, где интегральная гайка клина изготовлена из устойчивой к обесцинкиванию латуни CZ 132 по BS 2874.
  • Упорное кольцо - устойчивая к обесцинкиванию латунь CZ 132 по BS 2872.
  • Болты крышки - нержавеющая сталь А2, пломбированы термоклеем.
  • Прокладка крышки - резина EPDM.
