FAF 6100 FAF
Задвижка

выпуск прекращён

расчёт и подбор
104 % - рейтинг модели

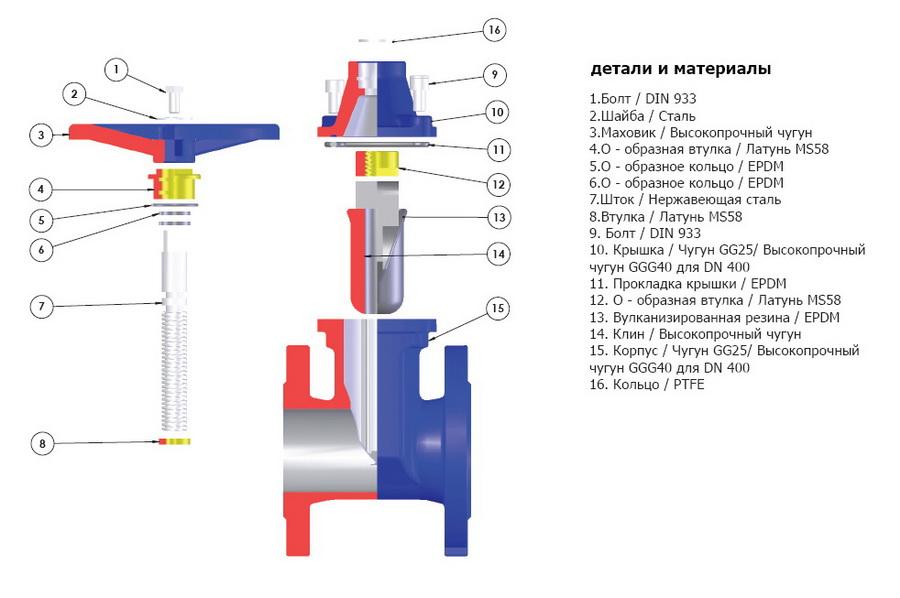

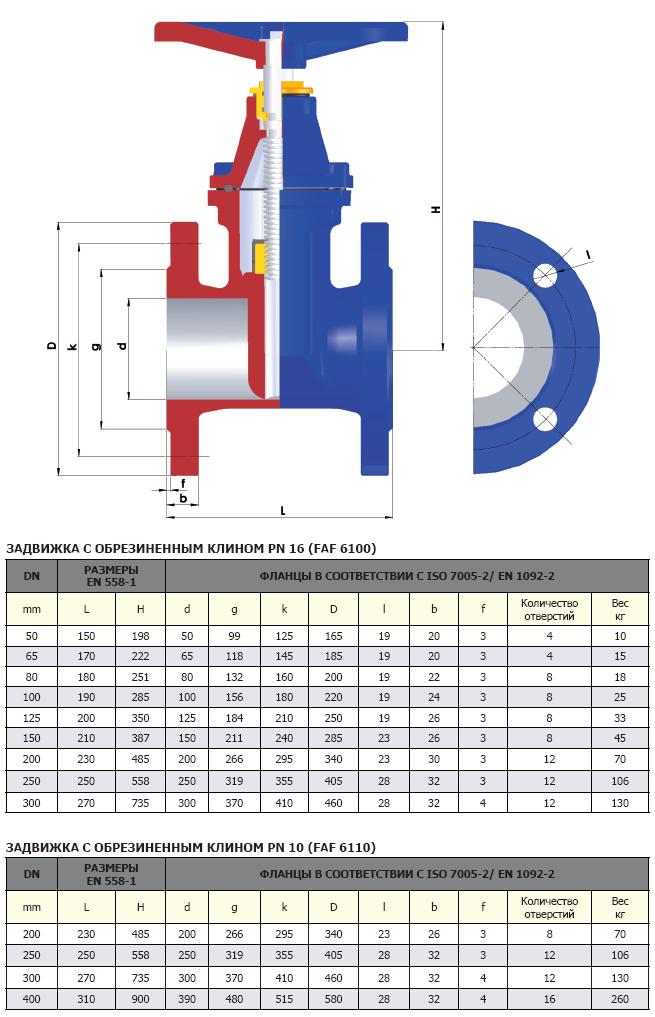

Чертёж FAF 6100 FAF Задвижка Конструкция FAF 6100 FAF Задвижка
Техническое описание
Марка
FAF 6100
Производитель
FAF
Страна
Turkey
Допустимые Рабочие среды
Вода
Тип соединения
фланцевое
Tmax (для воды)
130 °C
Tmin (для воды)
2 °C
Материал корпуса
чугун
Тип задвижки
клиновая
Уплотнение
обрезиненный клин
Шток
невыдвижной
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
50 150 10 16 выпуск прекращён
65 170 15 16 выпуск прекращён
80 180 18 16 выпуск прекращён
100 190 25 16 выпуск прекращён
125 200 33 16 выпуск прекращён
150 210 45 16 выпуск прекращён
200 230 70 16 выпуск прекращён
250 250 106 16 выпуск прекращён
300 270 130 6 выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные технические характеристики клиновых задвижек FAF 6100:

  • Гладкая проточная часть
  • 100 процентная герметичность
  • Корпус и крышка из чугуна GG25 / для DN400 из высокопрочного чугуна GGG40
  • Клин из высокопрочного чугуна с покрытием из вулканизированного EPDM
  • Наружное и внутреннее эпоксидное порошковое покрытие
  • Возможно как ручное управление клиновыми задвижками FAF 6100 так и с помощью автоматических приводов
