Марка
06/89
Производитель
AVK
Страна
Denmark
Допустимые Рабочие среды
Вода
Тип соединения
фланцевое
Tmax (для воды)
70 °C
Tmin (для воды)
5 °C
Материал корпуса
чугун
Тип задвижки
клиновая
Уплотнение
обрезиненный клин
Шток
выдвижной
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		l
mm 		m
kg 		PN
bar 		цена
50 150 - 10
16		 выпуск прекращён
65 170 - 10
16		 выпуск прекращён
80 180 24 10
16		 выпуск прекращён
100 190 33 10
16		 выпуск прекращён
125 200 - 10
16		 выпуск прекращён
150 210 54 10
16		 выпуск прекращён
200 230 84 10
16		 выпуск прекращён
250 250 95 10
16		 выпуск прекращён
300 270 165 10
16		 выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Задвижка клиновая с выдвижным штоком AVK 06 ... 89 предназначена для сточных вод и нейтральных жидкостей с температурой до 70°С.

Гидравлическое испытание задвижек AVK 06 ... 89 проводится по EN 1074-2: Седло испытывается давлением равным - PN, Корпус испытывается давлением равным - 1,5 х PN.

По заказу возможна комплектация электроприводом.

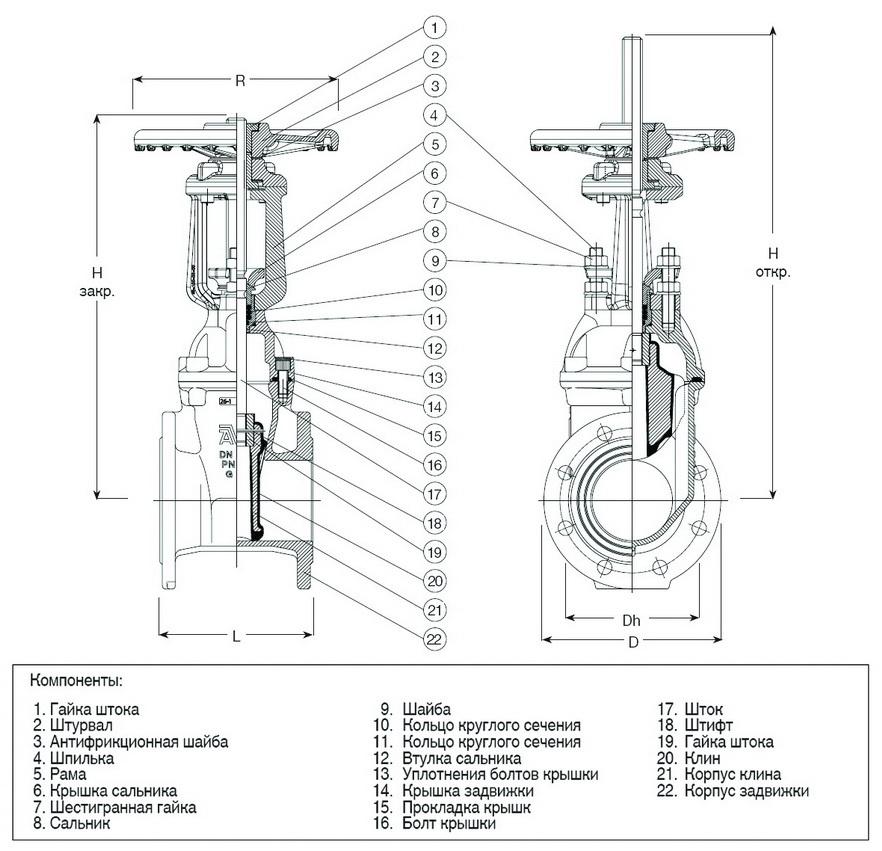

Материалы элементов задвижки AVK 06 ... 89:

  • Корпус и крышка изготовлены из ковкого чугуна, GGG-50.
  • Покрытие внутри и снаружи порошковое, эпоксидное, нанесенное электростатическим способом.
  • Шток изготовлен из нержавеющей стали.
  • Уплотнение штока - кольца из резины NBR.
  • Гайка затвора, гайка штока и шайба - латунь CZ 132 устойчивая к обесцинкиванию.
  • Подшипник сальника - полиамид.
  • Клиновой затвор - сердечник из ковкого чугуна GGG-50, полностью вулканизировано EPDM.
  • Штифт, шестигранная гайка, шпильки - нержавеющая сталь А2.
  • Болты крышки - нержавеющая сталь А2, пломбированы термоклеем.
  • Прокладка крышки - резина NBR.
  • Антифрикционная шайба - RG5.
