02/40 AVK
Задвижка

выпуск прекращён

+ добавить документацию или чертежи

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

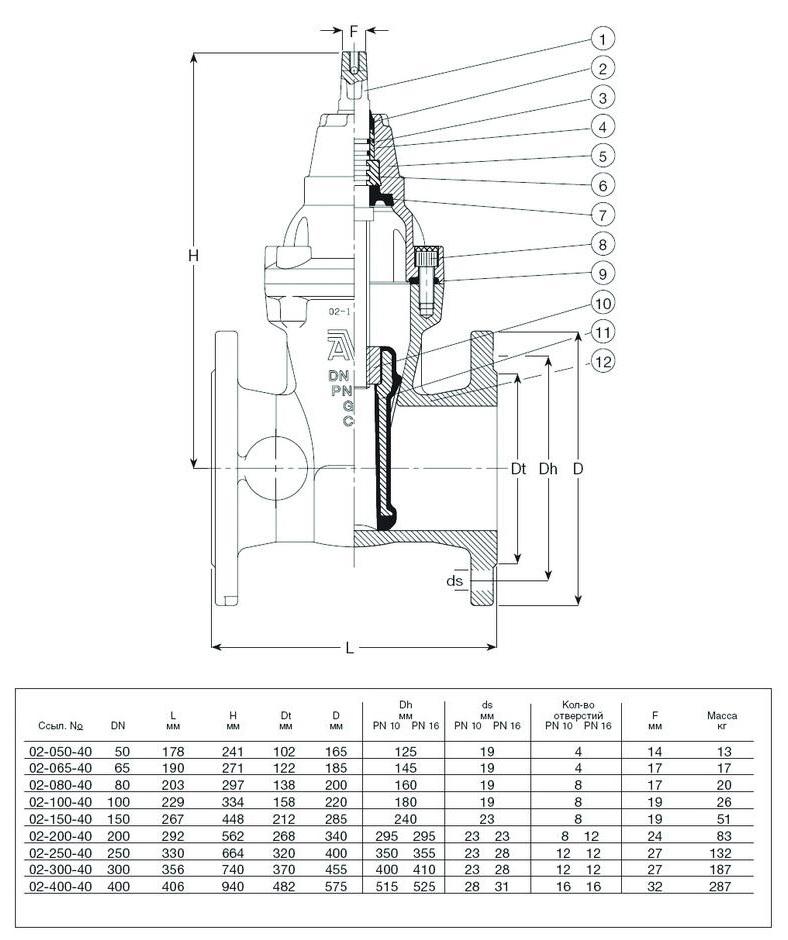

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
50		178	13	16	выпуск прекращён
65		190	17	16	выпуск прекращён
80		203	20	16	выпуск прекращён
100		229	26	16	выпуск прекращён
150		267	51	16	выпуск прекращён
200		292	83	16	выпуск прекращён
250		330	132	16	выпуск прекращён
300		356	187	16	выпуск прекращён
400		406	287	16	выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Задвижка магистральная AVK 02 ... 40 для воды, сточных вод и нейтральных жидкостей с температурой до 70°C.

Во время гидравлических испытаний седло задвижки AVK 02 ... 40 испытывается давлением равным PN, а корпус давлением равным 1,5PN.

По заказу задвижка AVK 02 ... 40 может быть укомплектована маховиком, удлинителем штока, насадкой штока и переходным фланцем.

Все задвижки AVK не требуют технического обслуживания и рекомендуются для бескамерной установки.

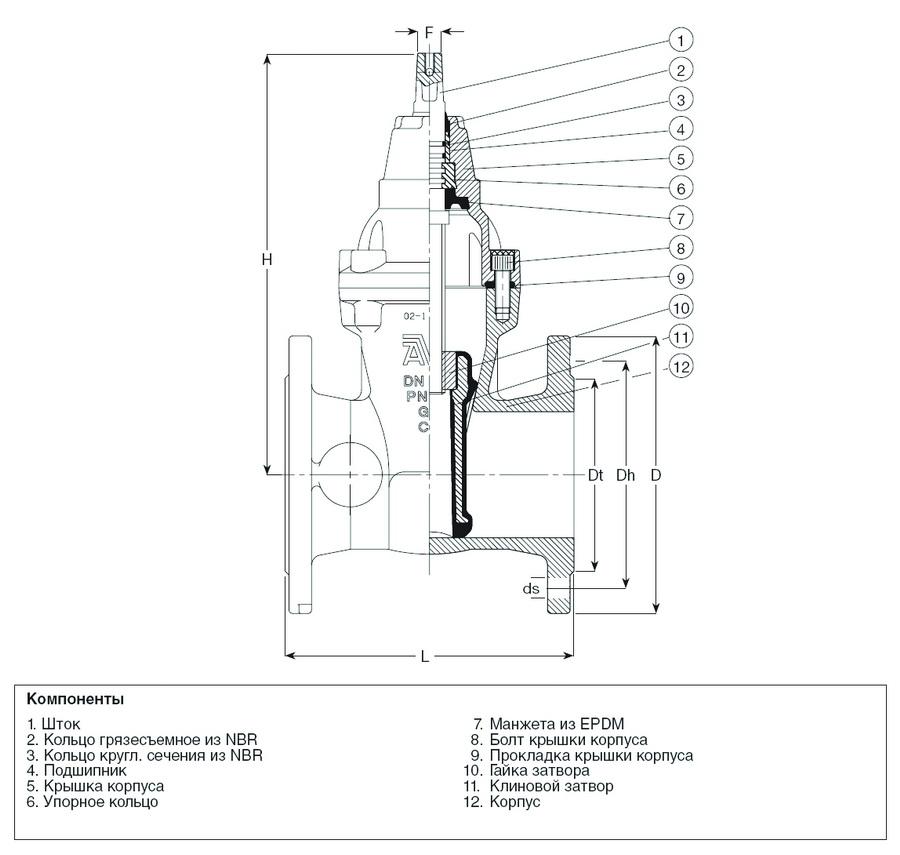

Корпус и крышка корпуса задвижек AVK 02 ... 40 изготовлены из чугуна.
