4040 Е3 Hawle
Задвижка

расчёт и подбор
109 % - рейтинг модели

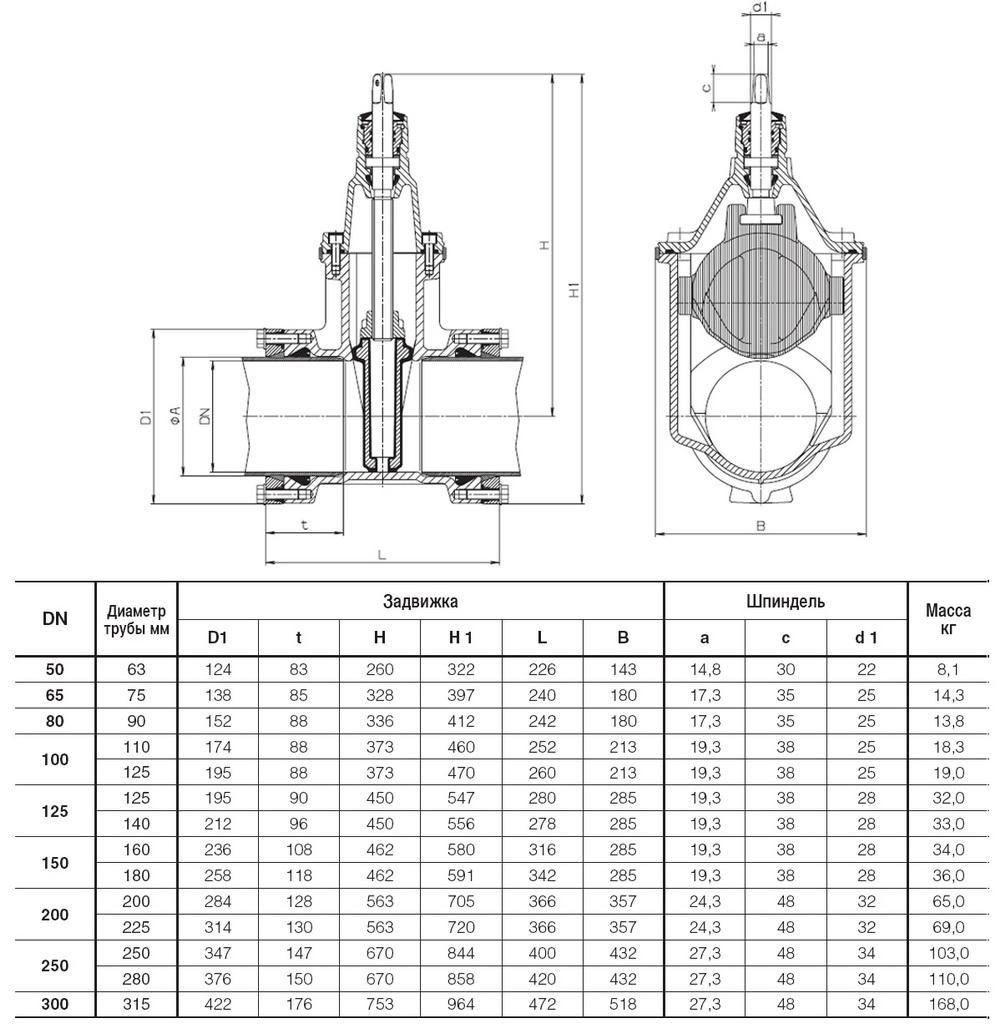

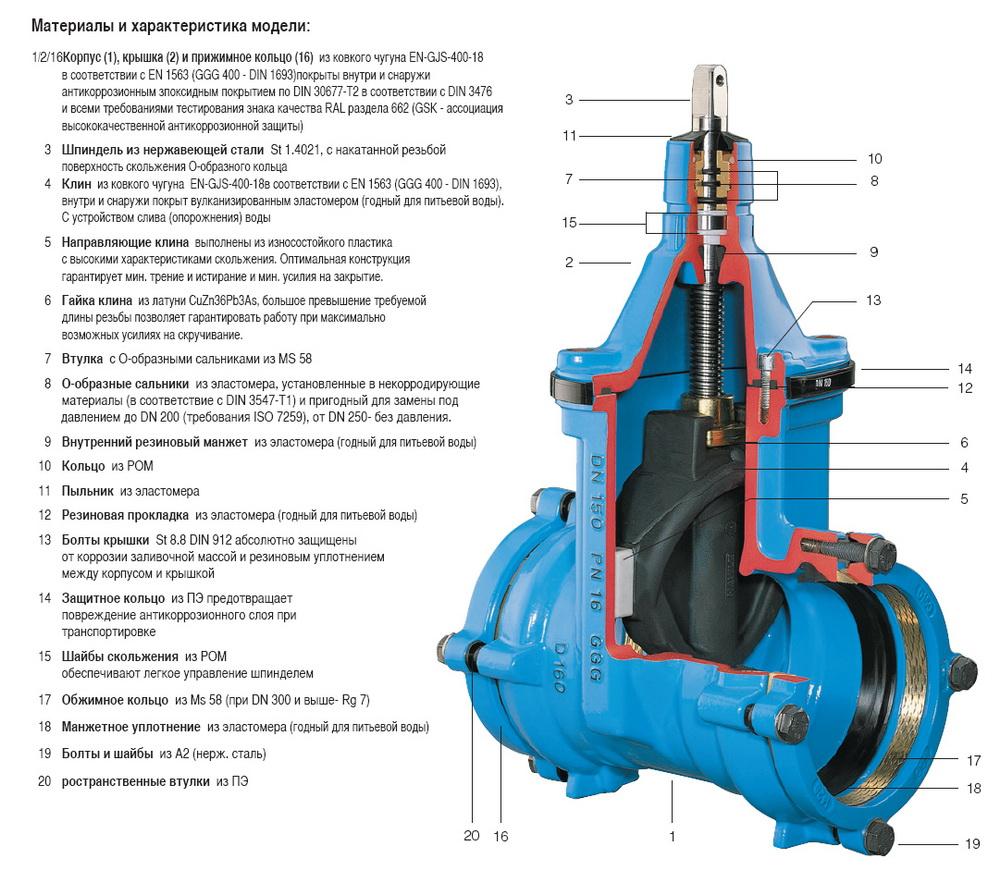

Чертёж 4040 Е3 Hawle Задвижка Конструкция 4040 Е3 Hawle Задвижка Схема 4040 Е3 Hawle Задвижка

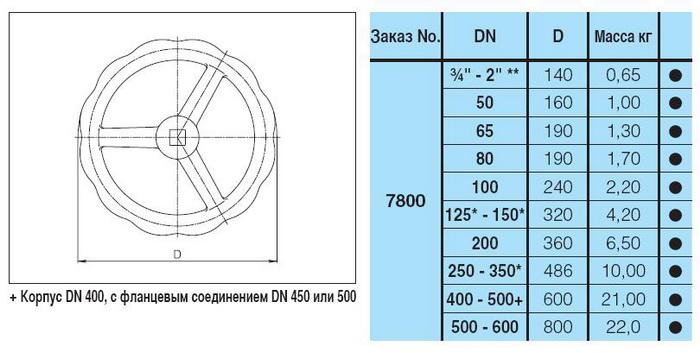

Маховик для завдижки
Техническое описание

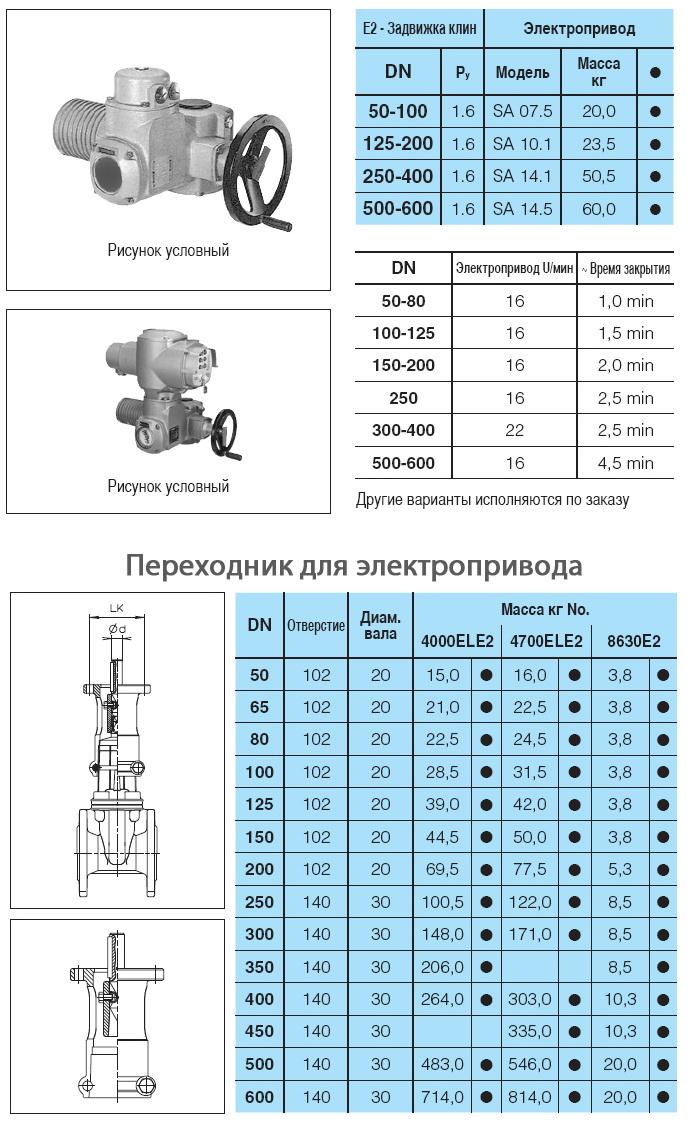

Электропривод для задвижки
Catalogue
Data sheet
User manual

купить 4040 Е3 Hawle in United States

ни один поставщик Hawle из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
4040 Е3
Производитель
Страна
Austria
Допустимые Рабочие среды
Вода
Тип соединения
компрессионное
Tmax (для воды)
40 °C
Tmin (для воды)
5 °C
Материал корпуса
чугун
Тип задвижки
клиновая
Уплотнение
обрезиненный клин
Шток
невыдвижной
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
50 226 8.1 16 добавьте свою цену
65 240 14 16 добавьте свою цену
80 242 14 16 добавьте свою цену
100 252 18 16 добавьте свою цену
125 280 32 16 добавьте свою цену
150 316 34 16 добавьте свою цену
200 366 65 16 добавьте свою цену
250 400 103 16 добавьте свою цену
300 472 168 16 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Задвижка для пластиковых труб предназначена для установки на полиэтиленовый (ПЭ) и поливинилхлоридные (ПВХ) трубопроводы транспортирующие воду питьевого качества.

Основные особенности задвижек Hawle устанавливаемых на пластиковых трубопроводах:

  • Стык трубы фиксируется в задвижке манжетным уплотнением требующим минимальных усилий для ввода и фиксации трубы.
  • Система фиксация отделена от системы герметизации и приводится в действие затягиванием прижимного кольца.
  • В стандартную комплектацию не входит управляющий элемент, в качестве которого может быть применён штурвал, ручной червячный редуктор или электрический привод.
  • Корпус, крышка и прижимное кольцо изготовлены из высокопрочного ковкого чугуна и покрыты снаружи и изнутри антикоррозионным эпоксидным покрытием.
  • Обрезиненный вулканизированным эластомером клин изготовлен ковкого чугуна и насажен на шпиндель из нержавеющей стали с накатанной резьбой.
