30ч6бр ГОСТ
Задвижка

расчёт и подбор
141 % - рейтинг модели

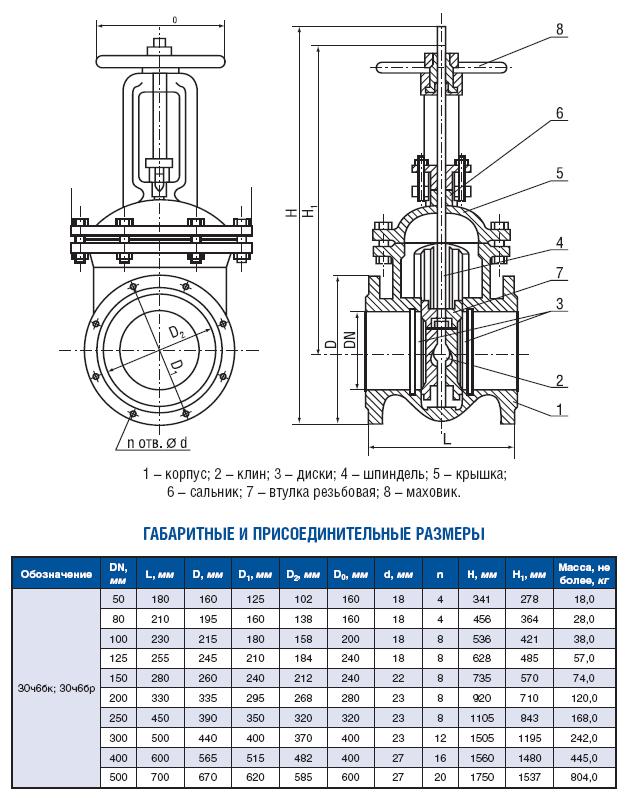

Чертёж 30ч6бр ГОСТ Задвижка
Паспорт
Техническое описание

купить 30ч6бр ГОСТ in United States

ни один поставщик ГОСТ из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
30ч6бр
Производитель
Страна
Ukraine
Допустимые Рабочие среды
Вода | Пар
Тип соединения
фланцевое
Tmax (для воды)
225 °C
Tmin (для воды)
2 °C
Материал корпуса
чугун
Тип задвижки
параллельная
Уплотнение
метал / метал
Шток
выдвижной
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
50 180 18 10 добавьте свою цену
80 210 28 10 добавьте свою цену
100 230 38 10 добавьте свою цену
125 255 57 10 добавьте свою цену
150 280 74 10 добавьте свою цену
200 330 120 10 добавьте свою цену
250 450 168 10 добавьте свою цену
300 500 242 10 добавьте свою цену
400 600 445 10 добавьте свою цену
500 700 804 10 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Описание чугунных задвижек 30ч6бр

Чугунная задвижка 30ч6бр - фланцевая, параллельная с выдвижным шпинделем. Предназначается для трубопроводов, транспортирующих воду или пар при температуре до 225 градусов Цельсия и давлением до 10бар. Управление ручное при помощи маховика. Чугунные задвижки 30ч6бр могут быть установлены на трубопроводе в любом рабочем положении, кроме положения маховиком вниз.

Конструкция и размеры чугунных задвижек 30ч6бр регламентированы ГОСТ 8437-75. Эта арматура ремонто-пригодна, полностью разбирается и может быть отремонтирована в обычной слесарной мастерской без применения специального оборудования. Все составные элементы чугунных задвижек 30ч6бр постоянно присутствуют в продаже, они дёшевы и не обременяют длительными сроками поставки.

Сальниковая набивка в задвижке 30ч6бр выполнена из пропитанного асбеста. В процессе эксплуатации следует периодически заменять и подтягивать сальниковую набивку. Уплотнение запорного органа в чугунных задвижках 30ч6бр обеспечивается латунными уплотнительными кольцами в корпусе и дисках. Во время эксплуатации на уплотнительных кольцах может образоваться нарост, который приводит к нарушению герметичности перекрытия потока. Восстановить герметичность, можно устранив нарост из взаимодействующих поверхностей путём демонтажа задвижки и притирки щёчек.

Долгое время чугунная задвижка 30ч6бр была основной запорной арматурой общетехнического назначения и широко применялась в системах отопления и водоснабжения, но в последнее время существенно утратила свои позиции с появлением шаровых кранов и дисковых затворов.
